近年、電気自動車（EV）の急速な普及に伴い、急速なエネルギー補給を実現する重要なインフラとして、その技術構成や動作原理がDC充電パイル（急速充電パイル）として注目を集めています。そのコアコンポーネントの中には、 直流電力量計 不可欠な計量デバイスとして機能し、充電プロセスにおいて重要な役割を果たします。 DC 充電杭に従来の AC 電力量計ではなく専用の DC 電力量計を設置する必要がある理由を理解するには、充電原理、計量精度、商業運転など、複数の観点から詳細な分析が必要です。

1. AC-DC変換の充電原理により計量ポイントが決まる

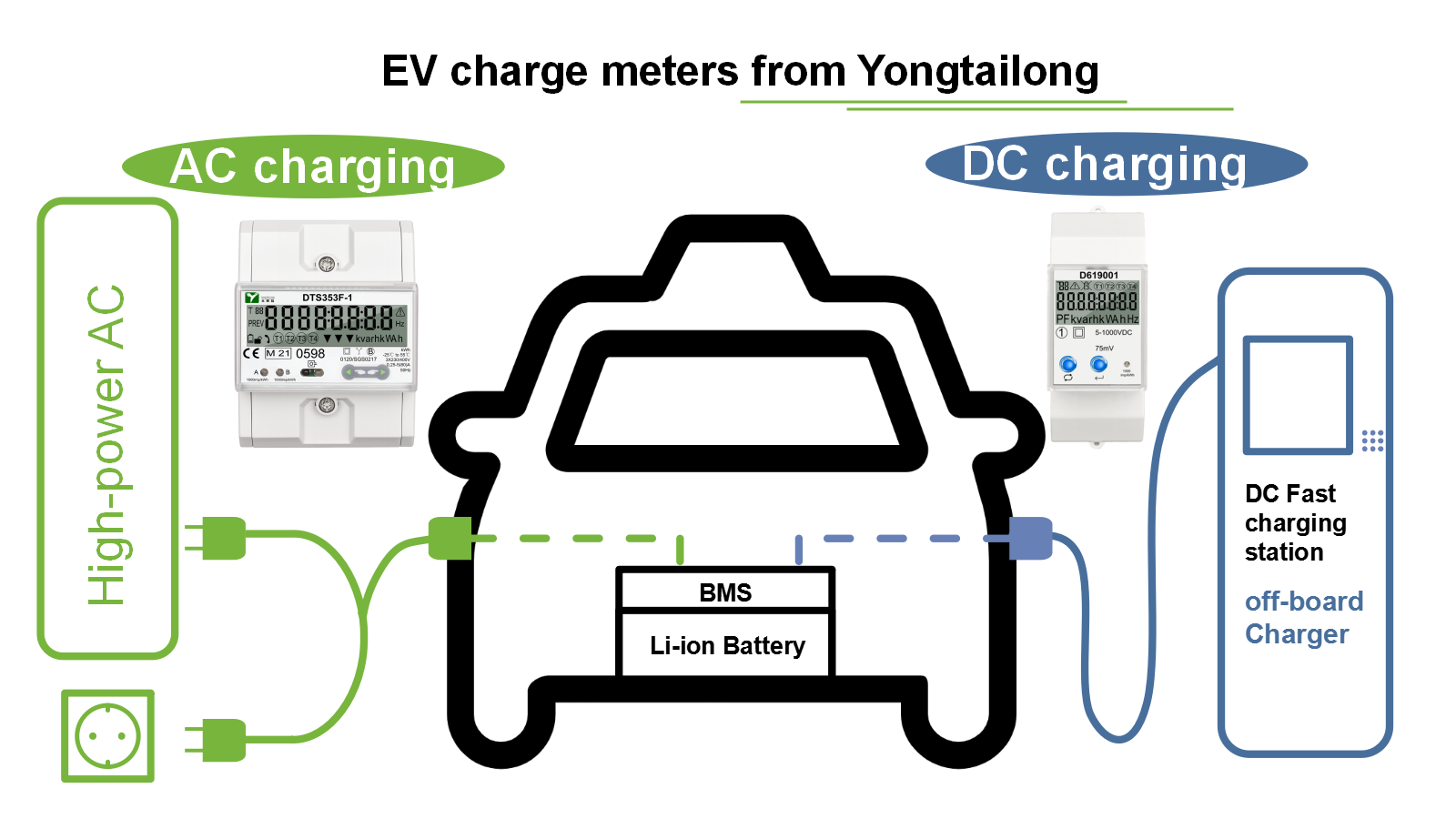

DC 充電パイルの基本的な機能は、電気エネルギーをさまざまな形に変換して伝送することです。グリッドによって充電パイルに供給される電力は交流 (AC) ですが、EV の電源バッテリーは直流 (DC) を受け入れて蓄えます。したがって、充電パイルの内部構造では、まず整流器や電源モジュールなどの AC/DC 変換ユニットを利用して、入力 AC をバッテリーの電圧および電流特性に一致する DC に変換する必要があります。この変換プロセスを経て初めて、電気エネルギーが EV の充電インターフェースに供給されます。この変換後の計量に AC エネルギーメーターを使用することは、ろ過後の精製された飲料水の量を測定するために原水メーターを使用するのと同じくらい誤りです。

DC エネルギー メーターは、整流器の後の DC 出力回路に直列に接続されており、バッテリーに充電されようとしている変換された DC エネルギーを直接測定します。この「エネルギーが消費される場所で計測する」という原則により、計測対象と実際に消費されるエネルギーとの一貫性が保証され、公平な計測の物理的基盤が築かれます。

2. 公正な取引決済と高精度を確保するための必須要件

商業運営施設として、充電パイルからのエネルギー計測データの精度は、運営者と消費者の両方の経済的利益に直接影響します。 DC 充電は通常、高電力、短い充電時間、および 1 回の充電コストが高いという特徴があるため、計量精度に対して非常に厳しい要件が課されます。

直流電力量計 DCパラメータを測定するために特別に設計および校正されています。追加の変換を行わずに DC 電圧と電流を直接測定できるため、電力と累積エネルギー消費量が計算され、中間リンクによって生じる測定誤差が最小限に抑えられます。

さらに、EV の充電プロセスはバッテリー管理システム (BMS) によって動的に調整されるため、電圧と電流が大幅に変動します (たとえば、電流は数アンペアから数百アンペアの範囲になる可能性があります)。プロフェッショナル向けの DC エネルギー メーターは、この特性に対応するように設計されており、高直線性の電流センサー (閉ループ ホール センサーや高精度シャントなど) と高速、高精度の ADC (アナログ - デジタル コンバーター) を利用して、 素晴らしい 広いダイナミックレンジにわたる計測精度。トリクル充電からピークパワー充電まで、充電プロセス全体を通じて精度を維持することは、消費者の信頼を築き、和解紛争を回避するための中核となる技術的保証です。これは世界的な計量規制で指定されている普遍的な要件でもあり、静電気に関する IEC 62053-41 などの国際規格で概説された明確な基準があります。 直流電力量計 .

3. システム監視とインテリジェント管理のためのデータ基盤

最新の DC 充電パイルの運用管理は、基本的な充電機能を超えて進化し、インテリジェンスとネットワーク化へと移行しています。このプロセスにおいて、DC エネルギー メーターは、単なる最終エネルギー消費量の測定値以上のものを提供します。精密測定ユニットとして、出力電圧、出力電流、瞬時電力、電力品質（リップルなど）を含む、DC 側の主要な電気パラメータをリアルタイムで監視できます。

これらのリアルタイム データは、充電パイルをインテリジェントに管理するための「感覚システム」を形成します。運用管理プラットフォームは、このデータを活用して充電プロセスの安定性を評価し、必要な障害診断と早期警告を実行できます（例：過電圧または過電流が検出された場合に保護シャットダウンをトリガーします）。さらに重要なことは、これらのデータは、ステーション内の複数の充電ガン間の動的な電力配分の実現、バッテリー寿命を延ばすための充電曲線の最適化、洗練されたエネルギー効率分析の実施、将来の車両から電力網への (V2G) 双方向エネルギー フロー システムでの計量の準備を行うための重要な基礎として機能することです。 DC エネルギー メーターによって提供される正確な DC 側データがなければ、充電パイルは単に「ブラック ボックス」アクチュエーターとして機能するだけとなり、安全性、経済効率、インテリジェンス レベルが大幅に損なわれることになります。

結論

使用の必要性 直流電力量計 DC 充電パイルの電力は、AC から DC への中核的な動作原理、フェアトレード決済の厳しい要件、インテリジェントな運用管理の詳細なニーズによって共同で決定されます。 DCエネルギーメーターは、公平な充電のための「標準スケール」としてだけでなく、システムの安全で安定した動作を保証するための「モニター」として、そしてさらに重要なことに、将来のインテリジェント充電エコシステムを支える「データの基礎」として機能します。超急速充電 (>350kW) やメガワット レベルの充電に向けた急速充電技術の進歩により、より高い電力レベルやより複雑な動作条件下での DC エネルギー メーターの正確な計量と高い信頼性は、ますます重要になり、かけがえのないものになります。
