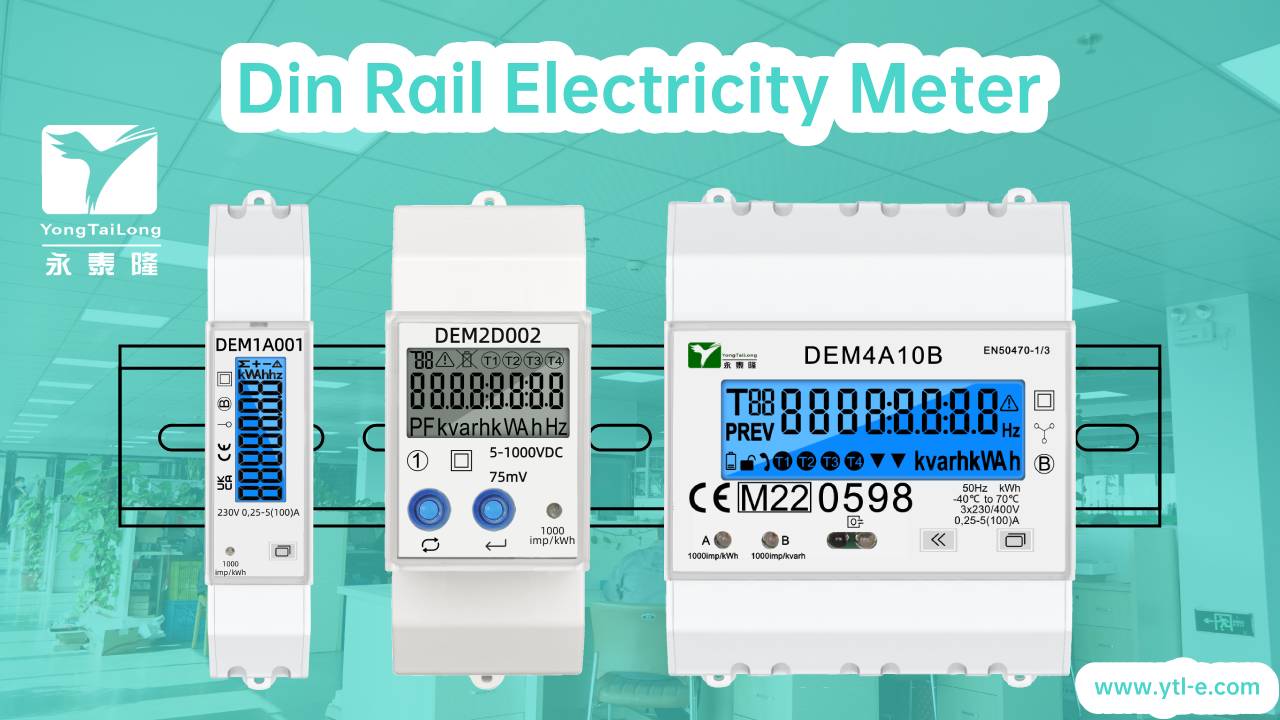

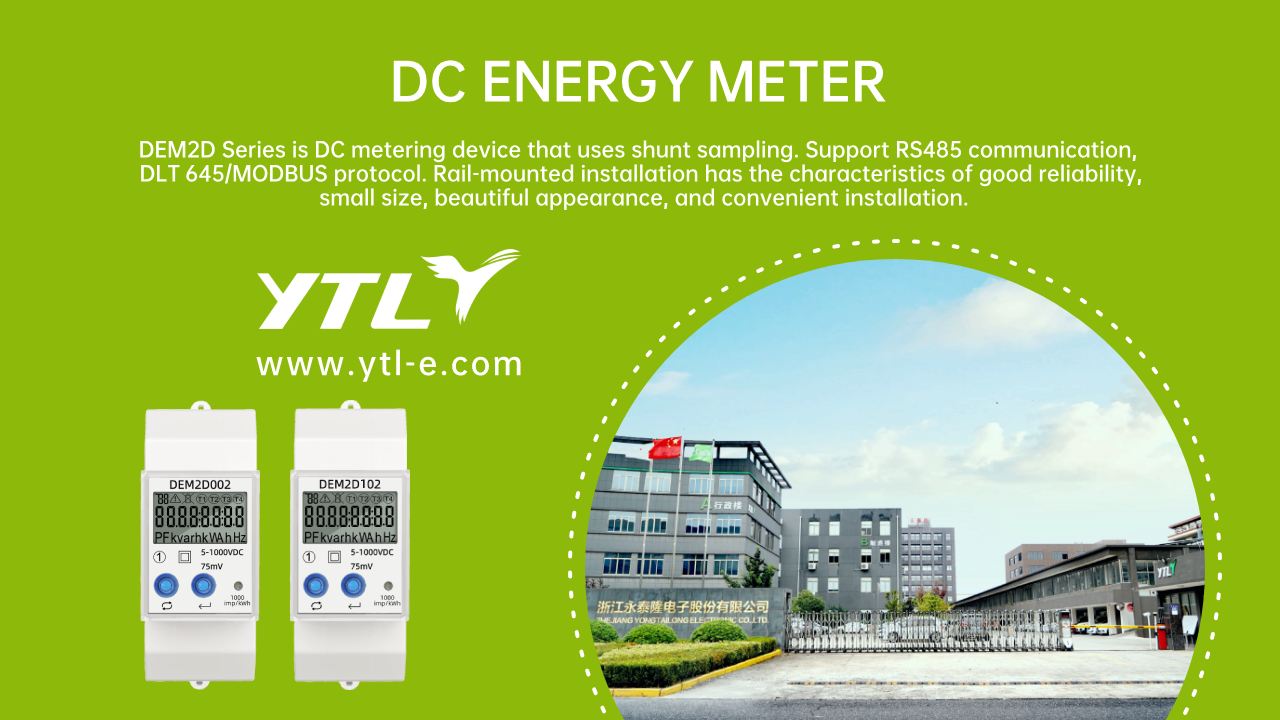

私たちの日常生活では、ほとんどの家庭用電化製品が動作するために AC 電力に依存しているため、私たちが目にする最も一般的な電力メーターも AC メーターです。しかし、急速に発展する技術分野では、別の種類の電気エネルギーである直流がますます重要な役割を果たしています。 DC 電気パラメータの測定に特に使用される機器は DC メーターです。専門的な測定ツールとしては、AC メーターほど普及していませんが、特定の産業および技術用途では不可欠なコア機器です。簡単に言えば、DC メーターは、DC 回路内の電圧、電流、電力、累積エネルギー消費などのさまざまな電気パラメーターを正確に測定できる機器です。 DC 電力を正確に管理するための重要なデータ サポートを提供します。

直流と交流の根本的な違い

DC メーターが独立して存在する必要がある理由を理解するには、まず DC と AC の基本的な違いを明確にする必要があります。直流電流は、固定された正極から負極へ流れる電流の方向が一定であり、その電圧は比較的安定しています。滑らかに流れる一方通行の川として想像できます。一般的に使用される乾電池や充電式電池は、一般的な直流電流を出力します。一方、交流の電流の向きや電圧の大きさは、時間の経過とともに周期的に変化し、一定のパターンで波のように変動します。この根本的な違いは、それらを測定するために使用される技術原理と機器の構造に大きな違いをもたらします。 AC メーターを DC パラメーターの測定に直接使用することはできません。また、その逆も同様です。そこで、DC回路専用に設計されたDCメーターが登場しました。

DC メーターの中心的な動作原理: DC 電力を「捕捉」する方法

DC メーターは、主にそのコアとなる測定技術に依存して、DC 電気のエネルギーを正確に「捕捉」し、定量化できます。その中で最も重要なのは電流の正確な測定です。現在、主流のインテリジェント DC メーターは一般に、シャント測定法とホール効果測定法の 2 つの原理を採用しています。シャント法はオームの法則に基づいた古典的で高精度な方法で、非常に正確な既知の抵抗値を持つ低抵抗 (シャント抵抗と呼ばれます) をテスト対象の回路内で直列に接続します。この抵抗に直流電流が流れると、オームの法則に従って電流の大きさに比例した小さな電圧降下が発生します。この正確な電圧降下を検出することで、測定回路は回路に流れる電流値を換算することができます。この方法は構造が単純で、比較的低コストで、非常に高い精度を備えているため、多くの高精度測定シナリオに適しています。

広く使用されているもう 1 つの手法は、ホール効果測定法です。この方式の核心は「ホール素子」と呼ばれる半導体素子の利用である。原理は、電流が流れる導体や半導体を電流の方向と垂直な磁界中に置くと、磁界の強さと電流の大きさに比例した電圧差が両側に発生するというもので、この現象をホール効果といいます。 DC メーターでは、測定された電流によって生成された磁場がホール素子によって感知され、対応する電気信号が出力されます。この方法の大きな利点は、テスト対象回路から電気的に絶縁できることです。つまり、主回路に直接接続せずに測定を行うことができます。これにより、安全性が高く、大電流測定時の回路干渉が少なく、特に電気的絶縁が必要な高出力または複雑なシステムに適しています。
DCメーターの主な用途と応用シナリオ

DC メーターの応用分野は、DC 電気がエネルギーまたは制御信号の主な形式であるシナリオに非常に重点を置いています。新エネルギー技術やパワーエレクトロニクス技術の活発な発展に伴い、DCメーターの地位はますます高まっています。太陽光発電システムでは、太陽光パネルで直流電流を発生させ、直流電力と太陽電池アレイで発電した電力を正確に測定するためにDCメーターが使用されます。これらはシステムの効率を評価し、エネルギー計算を行うための重要な機器です。電気自動車とそれに対応する充電ステーションの分野では、動力バッテリーの充電および放電プロセスは完全に直流プロセスです。 DC メーターはバッテリー管理システムと充電装置に統合されており、充放電の電流、電圧、電力をリアルタイムで監視し、バッテリーの安全性と寿命を確保します。

また、通信基地局やデータセンターでは、無停電電源を確保するためのバックアップ電池パックが中核となり、電池の充放電状態や健康状態をDCメーターで監視しています。鉄道交通の分野では、電気機関車や地下鉄などの車両の牽引・制御システムには直流が多く使用されており、直流計は安定した運転を確保するために重要な役割を果たしています。同様に、電気分解や電気メッキなどの工業プロセスでは、DC 電流の正確な制御が必要であり、DC メーターは不可欠なプロセス監視とデータ フィードバックを提供します。要約すると、DC メーターの存在は、DC 電力の生成、貯蔵、消費、制御のほぼすべての側面に見られます。

適切な DC メーターの選び方

DC メーターを選択するときは、いくつかの主要なパラメーターに焦点を当てて、それらが測定要件を満たしていることを確認することが重要です。まず、レンジとは、DC メーターが測定できる最大の電流値と最大電圧値を指します。選択した機器の範囲は、安全マージンを残すために、実際の回路で発生する可能性のある最大値よりわずかに高くする必要があります。次に測定精度の程度を表す精度レベルです。アプリケーションシナリオが異なれば、精度に対する要件も異なります。たとえば、エネルギー決済には高精度の機器が必要ですが、一般的なモニタリングには従来の精度を選択できます。また、信号の出力方法も考慮する必要があります。最新のインテリジェント DC メーターには通常、デジタル通信インターフェイスが装備されており、集中管理と分析のために測定データを監視システムにリモート送信することが容易になります。これらの基本概念を理解することは、さまざまな DC メーターに直面したときに最も適切な選択をするのに役立ちます。
