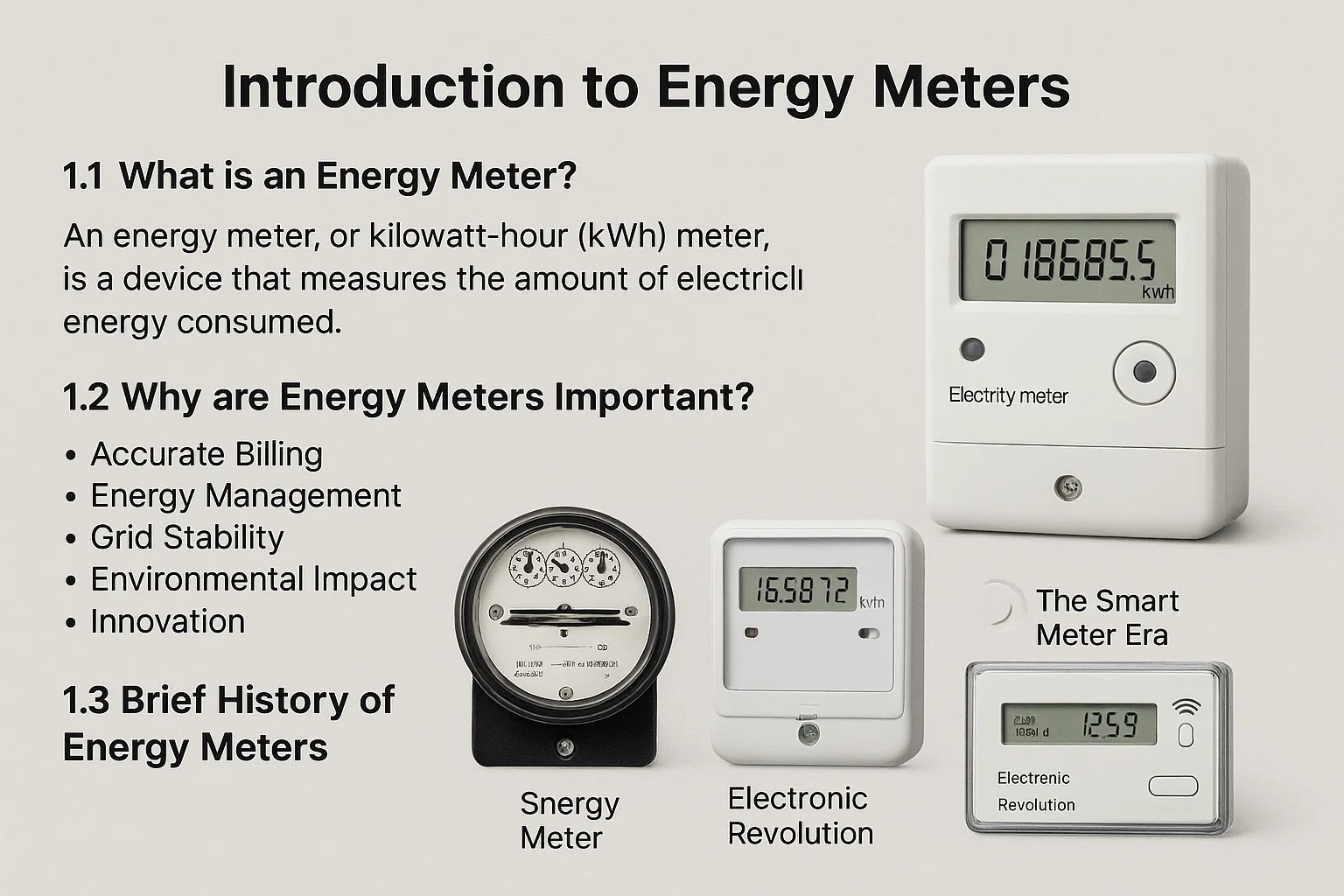

I.エネルギーメーターの紹介

1.1エネルギーメーターとは何ですか？

an エネルギーメーター 、多くの場合、電気メーターまたはキロワット時（kWh）メーターと呼ばれ、居住地、ビジネス、または電化製品によって消費される電気エネルギーの量を測定するデバイスです。これは、期間にわたって使用される電力を定量化し、電力会社が消費者の電力使用量を正確に請求できるようにします。基本的に、それはパワーグリッドとエンドユーザーの間の金融インターフェースです。

1.2エネルギーメーターが重要なのはなぜですか？

エネルギーメーターは、いくつかの理由で不可欠です。

• 正確な請求： 彼らは電力消費に関する正確なデータを提供し、消費者が使用するエネルギーに対して公正に請求されるようにします。
• エネルギー管理： 消費者にとって、エネルギー使用量を理解することで、消費を削減してお金を節約できる領域を特定するのに役立ちます。ユーティリティの場合、メーターからの集約データは、需要を管理し、グリッド操作を最適化するのに役立ちます。
• グリッドの安定性： エネルギーの流れを監視することにより、公益事業会社は安定した信頼性の高い電源を維持し、停止を防止し、ピーク需要を管理できます。
• 環境への影響： エネルギーの認識と効率を促進することにより、メーターは間接的にエネルギー消費の削減に貢献し、より少ない二酸化炭素排出量につながる可能性があります。
• 革新： 最新のスマートメーターにより、リアルタイムの監視、需要側の管理、再生可能エネルギー源との統合などの高度な機能が可能になり、エネルギーセクターの革新が促進されます。

1.3エネルギーメーターの短い歴史

エネルギーメーターの進化は、電気分布自体の進歩を反映しています。

• 初期（19世紀後半）： 最初の商用電力メーターは直流（DC）メートルでした。トーマス・エジソンは、1881年に化学アンペア時間メーターを導入しました。これは、電解質に浸漬された電極に亜鉛を沈めることで電気を測定しました。これらは面倒で必要な手動読み取りと化学分析でした。
• 交互の現在（aC）優位性（19世紀後半 - 20世紀初頭）： 交互の電流（AC）が配電分布の好ましい方法として上昇すると、新しいメーターテクノロジーが現れました。オリバー・B・シャルンバーガーは、電磁誘導の原理に基づいて、1888年に最初のACワット時間メーターを発明しました。これにより、の広範な採用が行われました 電気機械誘導計 、その回転するアルミニウムディスクを特徴としています。
• 電子革命（20世紀後半）： 20世紀後半のソリッドステートエレクトロニクスの出現がもたらした 電子エネルギーメーター 。これらのメーターは、デジタルテクノロジーを使用してエネルギーを測定し、機械的な前任者と比較して、より高い精度、サイズ、および強化された機能を提供します。多くの場合、LCDディスプレイが含まれており、より多くのデータを保存できます。
• スマートメーター時代（21世紀）： 最も重要な最近の開発はです スマートメーター 。これらの高度な電子メーターには、双方向通信技術が組み込まれており、自動およびリモートメーターの測定値、リアルタイムの消費データ、スマートグリッドとの統合が可能になります。スマートメーターは、現代のエネルギー管理と、より効率的で回復力のある電力システムの開発の基礎です。

単純な機械装置から洗練されたスマートメーターへの進行は、より正確で効率的でインタラクティブなエネルギー監視への連続的なドライブを強調しています。

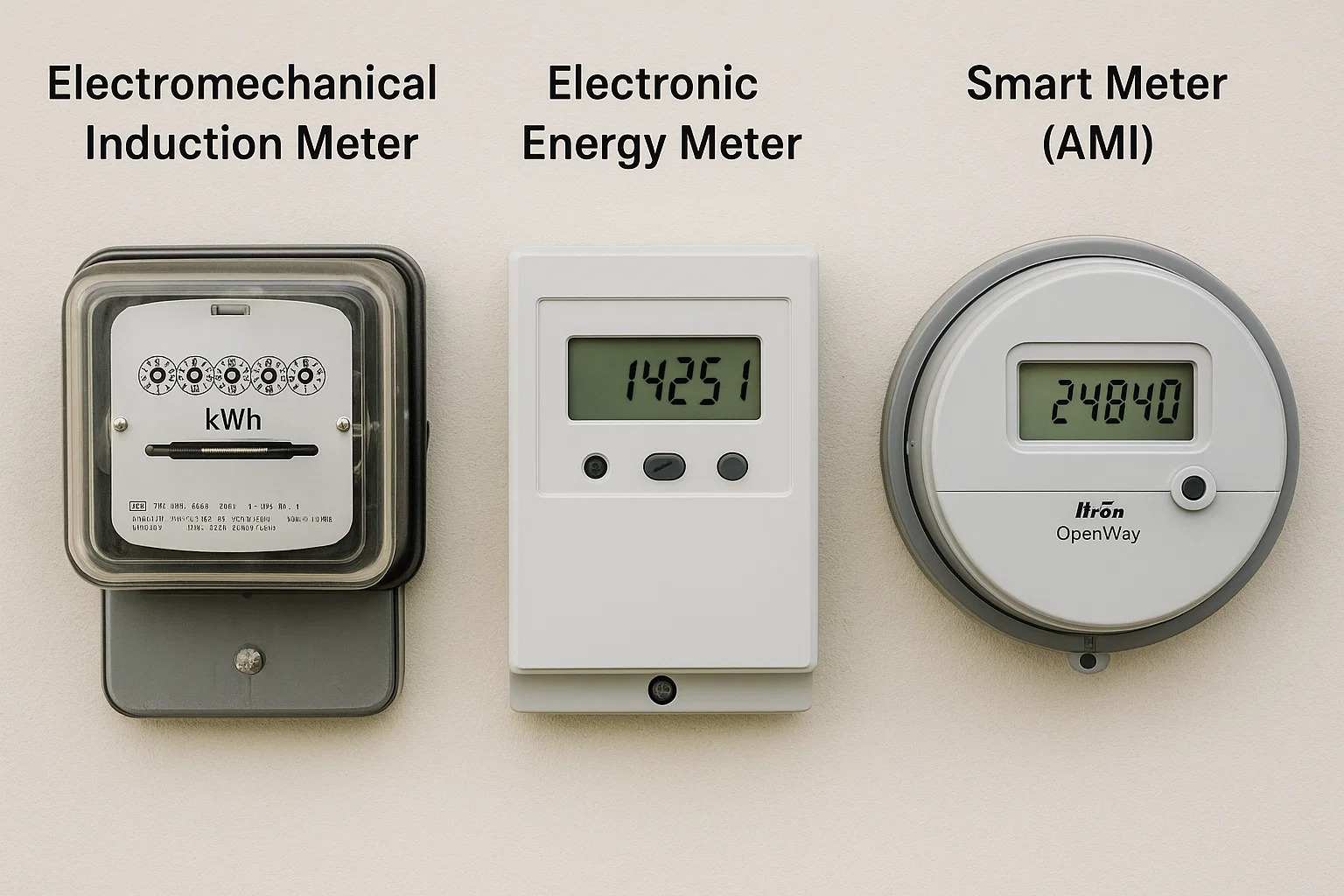

ii。エネルギーメーターの種類

エネルギー計量の世界は大幅に進化し、それぞれが独自の技術と機能を備えたさまざまな種類のメーターにつながりました。これらの区別を理解することは、電力消費量の測定方法を理解するために重要です。

2.1電気機械誘導計

これらはです 伝統的な古い世代の電気メーター 、彼らによって簡単に認識できます スピニングアルミニウムディスク 。それらは、電磁誘導の原理で動作します。電流がメーターのコイルを流れると、アルミニウムディスクに渦電流を誘導する磁場が作成されます。これらの磁場と渦電流の間の相互作用により、ディスクが回転します。回転速度は、消費される電力量に直接比例します。ディスクに接続されたギアは、一連のダイヤルを駆動し、キロワット時（kWh）で累積エネルギー消費を表示します。

重要な特性：

• アナログディスプレイ： 測定値は、機械的なダイヤルから取得されます。
• 電子コンポーネントなし（測定部分）： 純粋に物理的原則に依存しています。
• 摩耗しやすい傾向があります： 可動部品は時間の経過とともに劣化し、精度に影響します。
• 一方向のコミュニケーション： 消費のみを記録します。データ送信機能はありません。
• 改ざんしやすい： 古いデザインは操作しやすい場合があります。

2.2電子エネルギーメーター

とも呼ばれます デジタルメーター 、これらは、電気機械的前身からの大きな前進を表しています。回転するディスクの代わりに、 電子エネルギーメーターは、ソリッドステートの電子コンポーネントを使用します 電圧と電流を測定します。電圧と電流信号をサンプリングし、デジタルデータに変換し、マイクロコントローラーを使用して消費電力を計算します。通常、測定値はanに表示されます LCDまたは導かれた画面 .

重要な特性：

• デジタルディスプレイ： クリアで読みやすい数値出力。
• より高い精度： 一般に、デジタル処理により、誘導計よりも正確です。
• 可動部品はありません： 耐久性が高く、機械的な故障や摩耗が発生しやすくなります。
• 強化された機能： 多くの場合、過去の消費データを保存し、瞬間的な負荷を表示し、改ざんの試みを検出できます。
• 基本的なコミュニケーション（オプション）： 一部のモデルには、手動データ抽出または限られた一方向通信用のポートがある場合があります。

2.3スマートメーター（AMI）

スマートメーターは、エネルギーメーターテクノロジーの最先端です 、のバックボーンを形成します 高度な計量インフラストラクチャ（AMI） 。それらは一種の電子メーターですが、彼らの決定的な機能は彼らのものです 双方向通信機能 。消費量を記録する従来のメーターとは異なり、スマートメーターはユーティリティ会社に自動的にデータを送り返し、ユーティリティから情報、コマンド、ソフトウェアの更新を受け取ることができます。

重要な特性：

• リアルタイムデータ： ユーティリティと消費者の両方に、粒状の近い玄関の消費情報を提供します。
• 双方向のコミュニケーション： リモートメーターの読み取り、リモート接続/切断サービス、および需要対応プログラムを有効にします。
• リモート管理： ユーティリティは、サイトに人員を送る必要なく、メーターとグリッドの操作を管理できます。
• スマートグリッドとの統合： 効率的なエネルギー分布、障害検出、および再生可能エネルギー源の統合を促進します。
• 消費者エンゲージメントの強化： 消費者は、オンラインポータルまたは在宅ディスプレイを介して使用を監視し、省エネを促進することができます。
• 高度なセキュリティ機能： データの整合性とプライバシーを保護するための暗号化とその他の手段を組み込みます。

2.4比較表：重要な違​​い

これは、エネルギーメーターの3つの主要なタイプの簡潔な比較です。

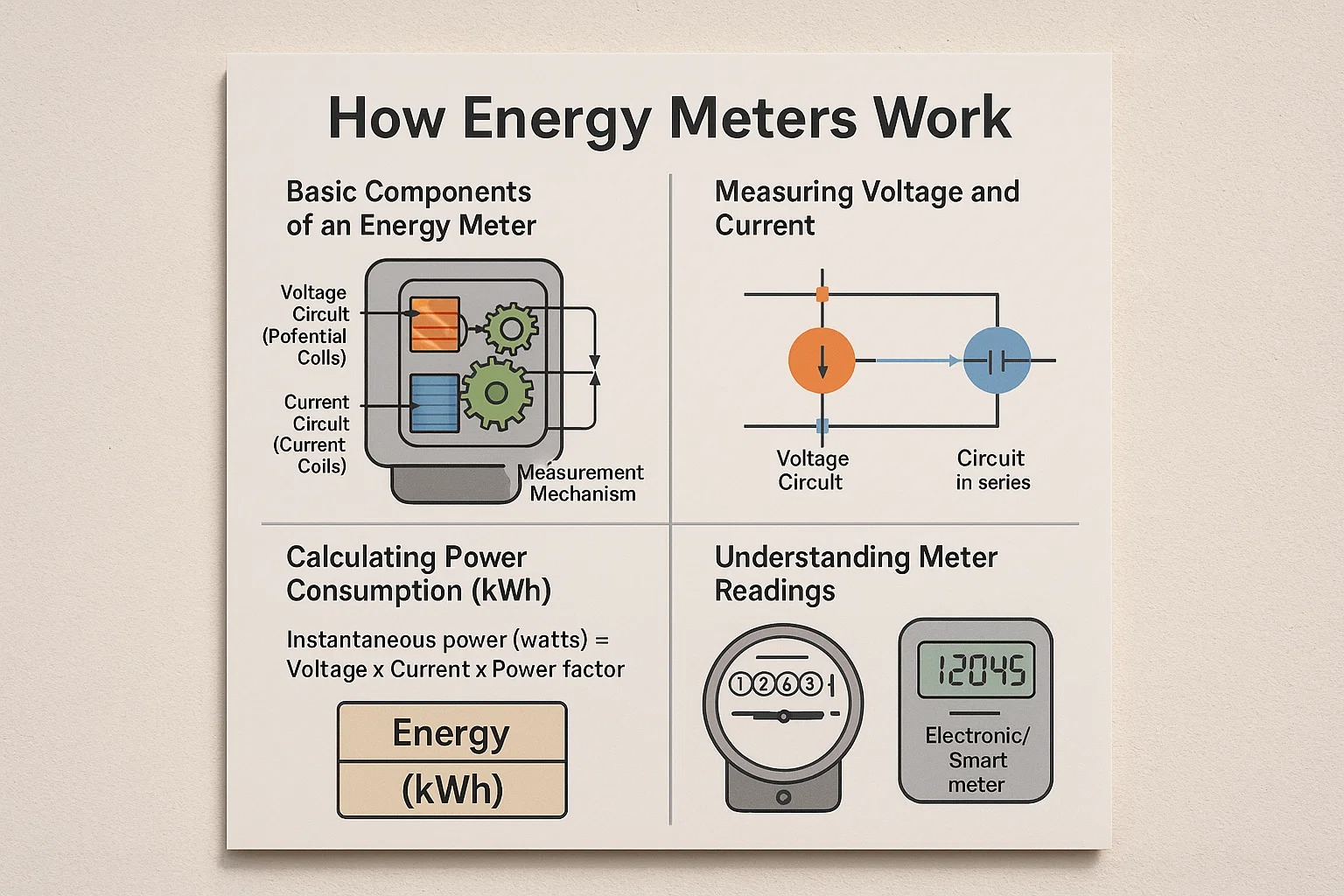

iii。エネルギーメーターのしくみ

その中核では、エネルギーメーターの仕事は、時間の経過とともに消費される電力を正確に測定することです。このセクションでは、これらの重要なデバイスの動作の背後にある基本原則を分類します。

3.1エネルギーメーターの基本コンポーネント

電気機械、電子、スマートメーターの複雑さは異なりますが、すべてのエネルギーメーターは、電力使用量を測定できるコア機能コンポーネントを共有しています。

• 電圧回路（潜在的なコイル）： メーターのこの部分は、電源全体で並行して接続されています。着信を測定するように設計されています 電圧 電源の。
• 現在の回路（電流コイル）： 電気荷重と直列に接続されているこの回路は、 現在 サーキットを通って消費者の敷地に流れます。
• 測定メカニズム： これは、測定の実際の「作業」が発生する場所です。
  • 電気機械メーターの場合： これには、アルミニウムディスク、ブレーキ磁石、およびディスクの回転を読み取りに変換するギアのシステムが含まれます。
  • 電子およびスマートメーターの場合： これは、瞬時の電圧と電流信号をサンプリングする非常に正確な電子センサー（電流変圧器や電圧分割など）で構成されています。 アナログからデジタルコンバーター（ADC） これらのアナログ信号をデジタルデータに変える。
• 処理装置：
  • 電気機械メーターの場合： メカニカルギアは、回転をまとめるための基本的な「プロセッサ」として機能します。
  • 電子およびスマートメーターの場合： A マイクロコントローラー または デジタル信号プロセッサ（DSP） デジタル電圧と電流データを迅速に処理して電力を計算し、それを経時的に統合してエネルギー消費を決定します。
• 画面： これは、メーターが消費データをユーザーまたはメーターリーダーに伝える方法です。
  • 電気機械メーター： 機能メカニカルダイヤル。
  • 電子メーターとスマートメーター： 使用してください LCD （液晶ディスプレイ）または LED （ライトエミッティングダイオード）画面。
• 通信モジュール（スマートメーターのみ）： スマートメーターのこの重要なコンポーネントは、ユーティリティ会社との双方向のデータ交換を可能にします。通常、Cellular、Wi-Fi、Zigbee、またはPower Line Communication（PLC）などのテクノロジーを使用します。

3.2電圧と電流の測定

エネルギー測定の基礎は、 電圧 そして 現在 電気回路で。

• 電圧測定： メーターの電圧回路は、主電力線と並行して接続されています。それは本質的に、施設に供給された電気の電位差を「感知」します。最新の電子メーターは正確に使用します 電圧仕切り または、内部回路の電圧を測定可能なレベルに下ろすための潜在的な変圧器。
• 現在の測定： 電流回路は直列に接続されています。つまり、消費されるすべての電気が流れます。これにより、メーターは通過する電荷（電流）の量を測定できます。電子メーターは頻繁に使用されます 現在の変圧器（CTS） または シャント抵抗器 主な電力の流れを妨げることなく、電流を安全かつ正確に測定する。 CTSは二次コイルに小さく比例電流を誘導しますが、シャント抵抗器は電流に比例した小さな電圧降下を作成し、測定できます。

3.3電力消費量の計算（kWh）

エネルギー計の究極の目標は測定することです エネルギー消費 、で表現されています Kilowatt-Hours（kwh） 。これがどのように計算されますか：

1. 瞬時のパワー（ワット）： いつでも電力は、電圧、電流、および力率の組み合わせによって決定されます。力率は、特に特定の種類の電気負荷を使用して、正確な測定には重要な電力がどれだけ効果的に使用されているかを説明しています。
2. エネルギー（ワット時間）： エネルギーを得るために、時間の経過とともにパワーが蓄積されます。簡単に言えば、使用されている電源（ワットで）を検討し、使用している期間（時間で）を掛けると、ワット時間（WH）が得られます。たとえば、10時間使用される100ワットの電球は、1000 whまたは1 kwhを消費します。
3. Kilowatt-Hours（kwh）： ワット時間はすぐに大量になる可能性があるため、エネルギー消費は通常、キロワット時（kWh）で表現されます。これはあなたがあなたの電気代に表示されるユニットです。

異なるメーターがこの計算をどのように実行するか：

• 電気機械メーター： アルミニウム椎間板に作用する物理的な力は、消費される電力に直接関係しています。時間の経過とともにディスクの連続回転は、自然に消費電力を加えます。
• 電子＆スマートメーター： これらのメーターは、電圧と電流のサンプルを急速に採取します。その後、内部プロセッサはこれらの値をデジタルで組み合わせて、瞬間的な出力を決定します。これらのパワー値は、K​​WHで消費される総エネルギーを計算するために、時間とともに連続的に合計されます。このデジタルアプローチにより、非常に正確で柔軟な測定が可能になります。

3.4メーターの測定値の理解

メーターの読み取りを解釈することは、エネルギー使用量を監視するための鍵です。

• 電気機械ダイヤル： これらのメーターには通常、4つまたは5つの小さなダイヤルがあり、それぞれがKWHの読み取りの数字を表しています。ポインターが2つの数字の間にある場合、右から左に読みます。エラーを避けるために慎重に観察する必要があります。
• デジタルディスプレイ（電子およびスマートメーター）： これらのメーターは、LCDまたはLEDスクリーンで直接数値読み取りを提供し、読みやすくなります。ディスプレイは通常、累積kWhの消費を示し、多くの場合、瞬時の需要、電圧、電流などの他の情報を循環します。スマートメーターは、このデータをユーティリティにリモートで提供し、多くの場合、Webポータルまたは在宅ディスプレイを介して消費者に提供することもできます。

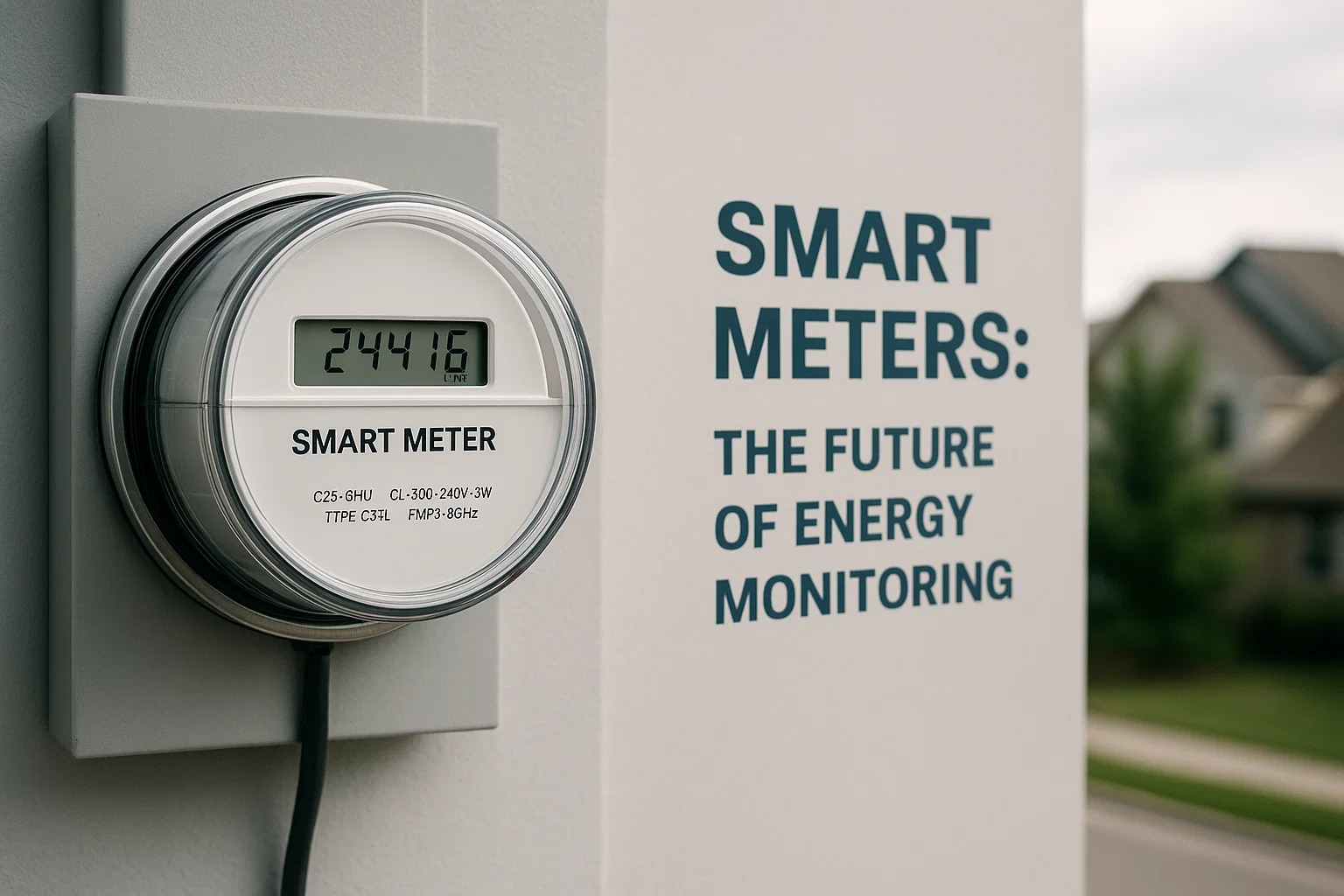

IV。スマートメーター：エネルギー監視の未来

スマートメーター エネルギー管理における革新的な飛躍を表し、消費を測定するだけでなく、消費者、ユーティリティ、および電力網の間の動的でインタラクティブな関係を可能にします。それらはモダンなスマートグリッドの基礎であり、従来のメーターをはるかに超えた機能を提供します。

4.1スマートメーターの利点

スマートメーターの利点は、消費者、ユーティリティ会社、および環境に及びます。

• 消費者向け：
  • コントロールと認識の向上： リアルタイムのエネルギー使用量データへのアクセスにより、消費者は消費パターンを理解し、エネルギーを吸う習慣を特定し、請求書を削減するための情報に基づいた決定を下すことができます。
  • これ以上推定請求書はありません： 正確でリモートの測定値は、推定請求書の終わりを意味し、消費者が使用するもののみを支払うことを保証します。
  • より速い停止の検出と修復： スマートメーターはすぐに停電を報告し、ユーティリティが問題を特定し、より迅速にサービスを回復できるようにすることができます。
  • 新しい関税の可能性： 彼らは、消費者がエネルギーの使用量をオフピーク時間にシフトしたことで報酬を与え、潜在的な節約につながるため、消費者に報酬を与えることができる、使用時間（TOU）の関税やその他の柔軟な価格設定計画をサポートしています。
• ユーティリティ会社の場合：
  • 運用効率： 自動メーターの読み取りは、人件費を大幅に削減し、手動訪問の必要性を排除します。
  • グリッド管理の改善： リアルタイムデータにより、ユーティリティはグリッドの健康を監視し、負荷のバランスを取り、需要を予測し、過負荷を防ぐことができ、より安定した信頼性の高い電源につながります。
  • エネルギー盗難の減少： 高度なタンパー検出機能は、ユーティリティが電力盗難を特定し、抑制するのに役立ちます。
  • より簡単なサービス接続/切断： スマートメーターは、リモートのアクティベーションとサービスの非アクティブ化を可能にし、顧客サービスを合理化します。
• 環境のため：
  • エネルギー効率を促進する： エネルギー消費を目に見えるようにすることにより、スマートメーターは消費者がエネルギーを節約することを奨励し、全体的な需要の減少につながります。
  • 再生可能エネルギーの統合を促進します： それらは、グリッド内の再生可能エネルギー源（太陽光や風など）の断続的な性質を管理し、プロシュマーのネットメータリングをサポートするために重要です。

4.2リアルタイムの監視とデータ分析

スマートメーターの最も強力な機能の1つは、提供する能力です リアルタイム監視 エネルギー消費の。累積的な読み物のみを提供する従来のメーターとは異なり、スマートメーターは、15分、1時間ごと、またはさらに頻繁に頻繁にデータを送信できます。

この粒状データは洗練された燃料を燃やします データ分析 ：

• 詳細な消費パターン： ユーティリティは、近隣または個々の世帯の消費動向を分析し、ピーク需要期間と全体的な負荷プロファイルを特定できます。
• 異常検出： 突然のスパイクまたは消費量の低下にフラグを立てることができ、潜在的に障害、アプライアンスの問題、または不正な使用法を示すことができます。
• 予測と計画： 正確な履歴データにより、ユーティリティはより正確な需要予測を作成し、発電およびインフラストラクチャへの投資を最適化できます。
• 消費者のためのパーソナライズされた洞察： 多くのスマートメーターシステムは、消費者が毎日、毎週、または毎月のエネルギー使用量を視覚化できるオンラインポータルまたは在宅ディスプレイを提供し、最もエネルギーをいつどこで消費するかを理解するのに役立ちます。

4.3リモートメーターの読み取り

メーターの読者が消費データを収集するためにすべての家庭やビジネスを訪問しなければならなかった時代は終わりました。 リモートメーターの読み取り スマートメーターのコア機能です。さまざまな通信技術（セルラーネットワーク、無線周波数、電力線通信など）を使用して、スマートメーターは自動的にユーティリティの中央システムに直接読み取りを送信します。

この自動化は、多くの利点をもたらします。

• 精度の向上： 手動の読みに関連するヒューマンエラーを排除します。
• コスト削減： 物理的な訪問の必要性を削除することにより、ユーティリティの運用費用を削減します。
• 効率： データはより速く、より頻繁に収集され、よりタイムリーな請求と分析が可能になります。
• 利便性： 消費者に対する予約やプライバシーの懸念を逃したことはもうありません。

4.4双方向通信

スマートメーターを際立たせる決定的な特徴は彼らの 双方向通信 能力。これは、スマートメーターがユーティリティに消費データを送信できるだけでなく、 受け取る ユーティリティからの情報とコマンド。

この情報の双方向の流れは、次のことを可能にします。

• リモート切断/再接続： ユーティリティは、リモートでサービスをオンまたはオフにすることができ、新規顧客、移動する顧客、または未払いの請求書のある顧客のための運用を合理化できます。
• ファームウェアの更新： スマートメーターは、ソフトウェアの更新をワイヤレスで受信できるため、物理的な介入なしに新機能やバグ修正が可能になります。
• 需要応答プログラム： ユーティリティは、スマートメーターに信号を送信して、ピーク需要期間中に一時的に電力消費量を削減し（たとえば、スマートサーモスタットを自動的に調整することにより）、停電を防ぎ、グリッドを安定させるのに役立ちます。
• 価格設定： リアルタイムの価格設定情報を受け取ることができ、互換性のあるアプライアンスを持つ消費者が電力コストに基づいて使用法を自動的に調整できるようにします。

4.5スマートグリッドとの統合

スマートメーターは、重要なビルディングブロックです スマートグリッド 。スマートグリッドは、近代化された電力ネットワークです これは、情報通信技術を使用して、サプライヤーや消費者の行動に関する情報などの情報を収集して行動します。 自動化された方法で、電力の生産と流通の効率、信頼性、経済性、持続可能性を改善します。

スマートメーターとスマートグリッドの統合により、次のようになります。

• 自動障害検出と復元： スマートメーターは、停止と異常を即座に報告することができ、グリッドが故障したセクションと再ルーティングのパワーを迅速に分離し、ダウンタイムを最小限に抑えることができます。
• 分散エネルギー資源管理： より多くの住宅や企業がソーラーパネルやその他の分散エネルギー資源を設置するにつれて、スマートメーターは電気の双方向の流れを管理するのに役立ちます（グリッドから家、家庭、グリッドへ）効果的にバランスを取ります。
• 電圧最適化： ユーティリティは、スマートメーターデータを使用して、グリッド全体の電圧レベルを最適化し、エネルギー損失を減らし、効率を向上させることができます。
• セキュリティと回復力の強化： グリッドへのリアルタイムの可視性を提供することにより、スマートメーターは、サイバー攻撃や自然災害に耐えることができる、より回復力のあるシステムに貢献します。

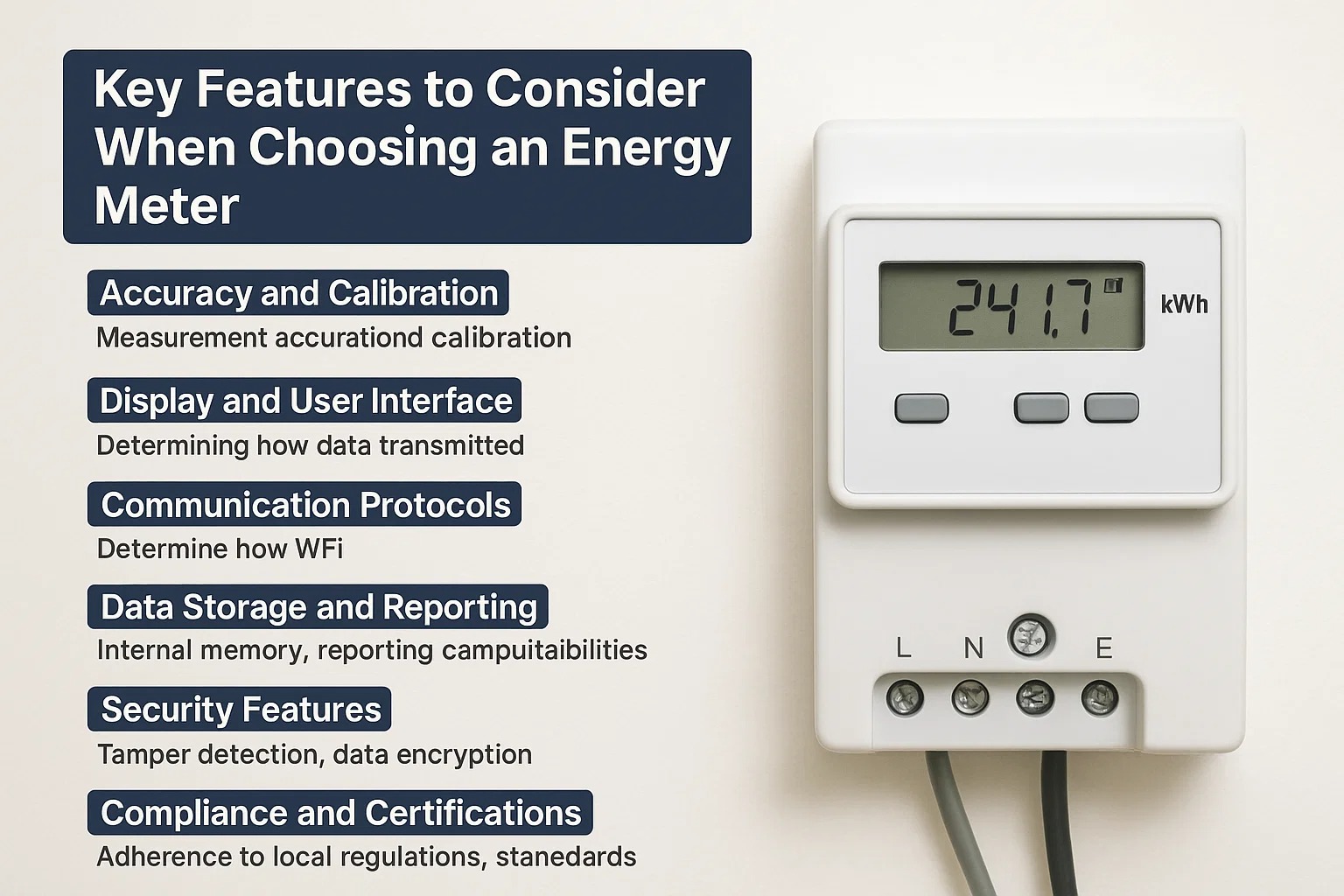

V.エネルギーメーターを選択する際に考慮すべき重要な機能

特に商業用または産業用アプリケーションのために、または自宅で特定のエネルギー管理戦略を実装する場合、適切なエネルギーメーターを選択するには、最新のモデルを選択するだけではありません。いくつかの重要な機能は、さまざまなニーズに対するメーターの適合性を決定します。

5.1精度とキャリブレーション

エネルギーメーターの主な機能は、消費を正確に測定することです。したがって、 正確さ 最も重要です。

• 測定精度： 非常に正確なメーターは、あなたが正しく請求され、省エネの努力があなたのデータに正直に反映されることを保証します。さまざまなクラスの精度が存在し（例：クラス0.2、クラス0.5、クラス1.0）、より高い精度を示す数値が低い。住宅用では、クラス1.0は一般的に受け入れられますが、商業および産業用のアプリケーションにはクラス0.5またはクラス0.2さえ必要です。
• 較正： メーターは、時間の経過とともに精度を維持するために定期的に調整する必要があります。これには、メーターの測定値を既知の標準と比較し、必要に応じて調整することが含まれます。評判の良いメーカーは、工場の校正されたメーターを提供し、しばしばキャリブレーション証明書が付属しています。選択したメーターの推奨キャリブレーション間隔と手順を理解することが重要です。

5.2ディスプレイとユーザーインターフェイス

メーターが情報を提示する方法は、その使いやすさに大きな影響を与えます。

• ディスプレイの明快さ： 通常、最新の電子メーターとスマートメーターが機能します LCDまたはLED画面 。さまざまな照明条件で読みやすい透明なバックライトのディスプレイを探してください。
• 提示された情報： 累積KWHだけを超えて、良好なメーターは瞬間的な出力（KW）、電圧、電力要因、力率、および履歴消費データを表示する可能性があります。いくつかの高度なメーターは、多ターフディスプレイを提供します（たとえば、ピーク時とオフピーク時間中の消費を示します）。
• 使いやすさ： 直感的なインターフェイスにより、ユーザーはさまざまな画面をナビゲートし、複雑なマニュアルなしで関連するデータにアクセスできます。ボタンには明確にラベル付けされ、応答性があります。
• リモートディスプレイオプション： スマートメーターについては、anを検討してください 家庭内ディスプレイ（IHD） または、専用のモバイルアプリ/Webポータルが利用可能です。これらは、メーターを物理的にチェックする必要なく、リアルタイムデータへの便利なアクセスを提供します。

5.3通信プロトコル（Zigbee、Wi-Fiなど）

スマートメーターの場合、通信する能力はそのコア強度です。選ばれた 通信プロトコル メーターがユーティリティ、他のスマートデバイス、およびホームネットワークとどのように相互作用するかを決定します。

• 有線対ワイヤレス： 最新のスマートメーターのほとんどはワイヤレス通信を使用していますが、一部の産業用途では、有線接続を使用して堅牢性を使用する場合があります。
• 一般的なプロトコル：
  • Zigbee： スマートホームデバイスによく使用される低電力のメッシュネットワーキング標準で、メーターがIHDまたはホームエネルギー管理システムと通信できるようにします。
  • Wi-Fi： ホームネットワークへの直接接続に共通して、データ送信に高い帯域幅を提供します。
  • Cellular（例：GPRS、LTE-M、NB-OIT）： メーターとその中央システムの間の長期通信のためにユーティリティが広く使用し、既存のモバイルネットワークインフラストラクチャを活用しています。
  • 電力線通信（PLC）： 既存の電気配線を介してデータを送信し、個別の通信ケーブルの必要性を排除します。
  • ロラワン/nb-ot： 低電力、幅広いエリアネットワーク（LPWAN）テクノロジーは、大規模なスマートメーターの展開でよく使用される長距離にわたって少量のデータを送信するのに最適です。
• 相互運用性： メーターの通信プロトコルが、ユーティリティのインフラストラクチャまたは既存のスマートホームエコシステムと互換性があることを確認してください。

5.4データストレージとレポート

詳細なエネルギー分析には、メーターがデータを保存および提示する能力が重要です。

• 内部データストレージ： 電子メーターとスマートメーターは、履歴消費データを内部的に保存できます（1日、1時間ごと、さらには15分間隔）。このデータは、傾向を理解し、非効率性を特定するために不可欠です。
• 報告機能： 高度なメーターとそれに関連するソフトウェアプラットフォームは、堅牢性を提供します レポート機能 。これには以下を含めることができます：
  • 消費グラフ： 時間の経過に伴うエネルギー使用の視覚的表現。
  • ピーク需要レポート： 最も高い電力消費の期間を特定します。
  • コスト分析： 使用パターンと関税に基づく請求の見積もり。
  • エクスポートオプション： スプレッドシートやその他のツールでのさらなる分析のためにデータをエクスポートできるようにします。
• データセキュリティとプライバシー： 保存されたデータを使用すると、メーターとその関連システムに強力なセキュリティプロトコルがあることを確認して、消費情報を不正アクセスから保護します。

5.5セキュリティ機能

請求とグリッド管理における役割を考えると、エネルギーメーターは改ざんやサイバーの脅威に対して安全でなければなりません。

• 改ざん検出： 最新のメーターには、正確な請求を避けるためにメーターをバイパスまたは操作する試みを検出および報告する機能が含まれます。これには、磁場検出、カバー除去センサー、異常な消費パターンアラートが含まれます。
• データ暗号化： メーターとユーティリティのシステム間の通信は、盗聴とデータの操作を防ぐために暗号化する必要があります。
• 認証： 強力な認証メカニズムにより、認可されたエンティティのみがメーターにアクセスまたは制御できるようになります。
• ファームウェアセキュリティ： 安全なブートプロセスと署名されたファームウェアの更新は、悪意のあるソフトウェアの注入から保護します。

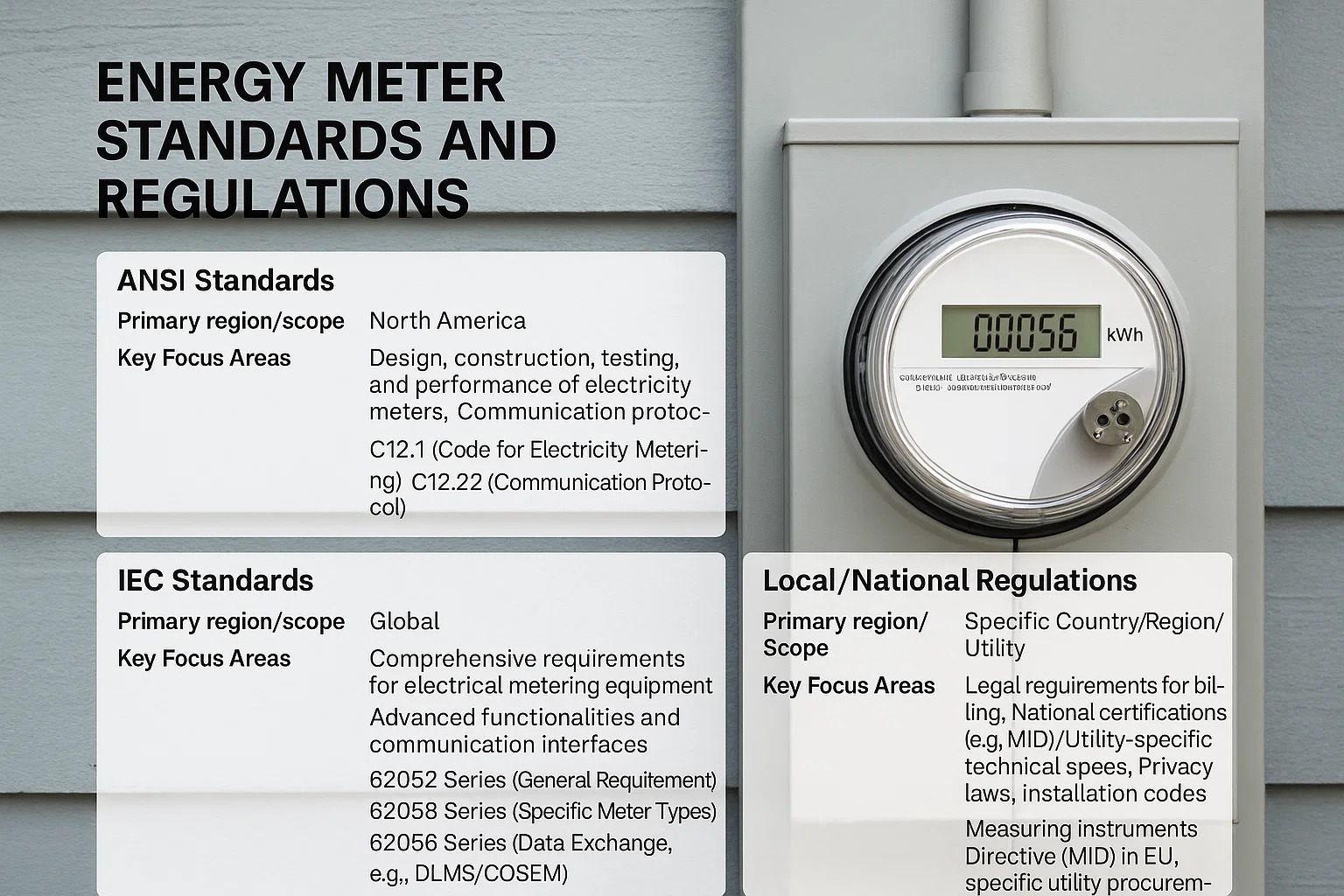

5.6コンプライアンスと認定

信頼性、安全性、正確性を確保するために、エネルギーメーターはさまざまな国内および国際的な基準を順守する必要があります。

• 規制のコンプライアンス： メーターがお住まいの地域の地方および国の電力計量規制に準拠しているかどうかを確認してください。これらの規制は、多くの場合、精度クラス、安全要件、および通信基準を決定します。
• 業界標準：
  • ansi Standards（American National Standards でstitute）： 主に北米で使用され、電気計量のさまざまな側面をカバーしています。
  • IEC標準（国際電気技術委員会）： グローバルに広く採用され、エネルギーメーターを含む電気機器に包括的な基準を提供しています。
• 認定： 認識された団体からの認定を探してください。これは、メーターがテストされており、特定の品質と安全ベンチマークを満たしていることを示しています。例には、ヨーロッパのCEマーキングまたは関連する国家試験室認定が含まれます。

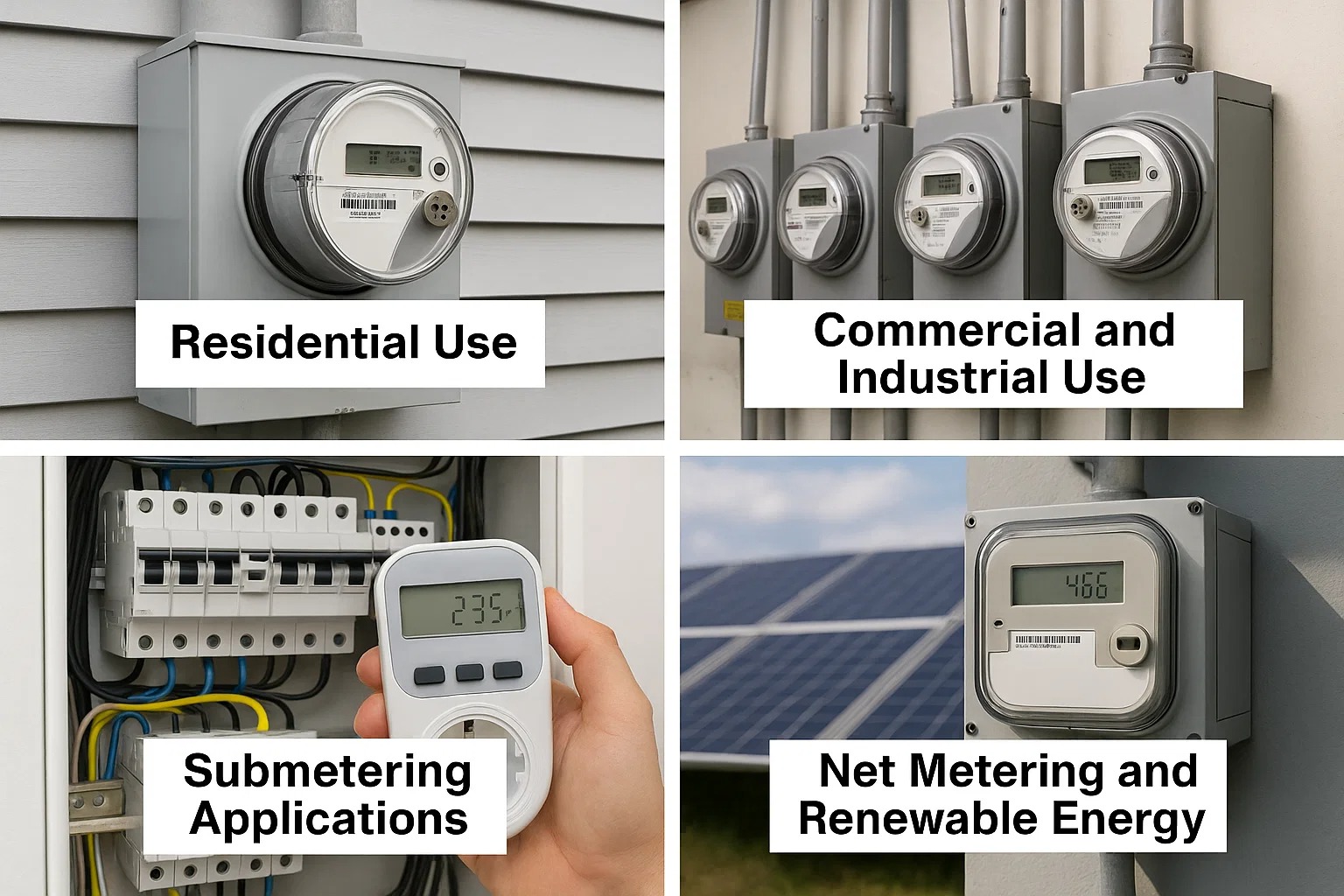

vi。エネルギーメーターのアプリケーション

エネルギーメーターは、最新の電気グリッドの運用の基本であり、さまざまなセクターで重要な役割を果たします。彼らのアプリケーションは、あなたの家の電力消費量を単に測定するだけではありません。

6.1住宅用

エネルギーメーターの最も一般的なアプリケーションがあります 住宅環境 。電気グリッドに接続されているすべての家には、少なくとも1つの主要なエネルギーメーターがあります。

• 請求と消費追跡： 主な目的は、請求期間（通常は毎月）にわたって家庭で消費される総電力を正確に測定することです。このデータは、電気料金の基礎を形成します。
• エネルギー監視と管理： スマートメーターの台頭により、住宅所有者はエネルギー使用に関する詳細なリアルタイムデータにアクセスできるようになりました。これにより、次のようになります。
  • エネルギーに飢えた電化製品を特定します。
  • ピーク消費時間を理解します。
  • 習慣を調整して、電気料金を削減します。
  • ユーティリティが提供する需要応答プログラムに参加します。
• スマートホームシステムのサポート： スマートメーターはホームエネルギー管理システムと統合でき、エネルギー価格または消費目標に基づいて、電化製品または気候制御の自動制御が可能になります。

6.2商業および産業用

In 商業ビルと産業施設 、エネルギーメーターは、消費量の増加、多様な負荷、詳細なコスト配分と運用効率の必要性により、より複雑で重要な役割を担います。

• 大規模な消費者への請求： 住宅用の使用と同様ですが、はるかに大規模に、メーターは企業、工場、オフィスの実質的なエネルギー消費を正確に測定します。これらのメーターは、多くの場合、より高い電圧と電流を処理し、反応電力などの追加のパラメーターを測定する場合があります。
• 需要管理： 商業および産業の顧客は、多くの場合、需要料金に直面しています（請求期間中の最高の電力使用量に基づく料金）。高度なメーターは、高価な罰則を回避するために、ピーク需要を監視および管理するのに役立ちます。
• プロセスの最適化： 製造では、個々のエネルギー消費を監視するために、特定の生産ラインまたは重機にエネルギーメーターを設置できます。このデータは、非効率性を特定し、生産スケジュールを最適化し、運用コストを削減するのに役立ちます。
• コスト割り当て： マルチテナントの建物または工業団地の場合、各テナントまたは部門の個別の計量（サブメタリング）は、個々の使用に基づいて公正かつ正確な請求を保証します。

6.3サブメタリングアプリケーション

サブメーター 特定のユニット、部門、または個別の負荷内の消費量を測定するために、メインユーティリティメーターから下流の追加エネルギーメーターを設置することが含まれます。それは、より大きなプロパティ内にミニメーターを持っているようなものです。

• マルチテナントの建物： アパート、ショッピングモール、またはオフィスビルでは、サブメーターを使用すると、地主は、推定または定額料金に頼るのではなく、実際の電力使用量に対して個々のテナントを正確に請求できます。
• 部門のコスト追跡： 大規模な組織は、サブメーターを使用して、さまざまな部門やコストセンターによるエネルギー消費を追跡し、説明責任を促進し、各ユニット内の省エネイニシアチブを奨励することができます。
• エネルギー豚の識別： 個々の電化製品、回路、または機器（HVACシステム、サーバールーム、冷蔵ユニットなど）を計量することにより、サブメトリングは、重要なエネルギーが消費される場所を正確に特定し、ターゲットの効率の改善を促進するのに役立ちます。
• エネルギー監査： サブメタリングは、包括的なエネルギー監査を実施するために不可欠なきめのデータを提供し、エンジニアと施設マネージャーが大幅な節約のために領域を特定するのに役立ちます。

6.4ネットメータリングと再生可能エネルギー

エネルギーメーターは統合に不可欠です 再生可能エネルギー源 、特にの文脈で ネットメータリング .

• ネットメーター： これは、ソーラーまたは風力エネルギーシステムの所有者がグリッドに追加する電力を信用する請求メカニズムです。スペシャル 双方向メーター （多くの場合、スマートメーター）ネットメーターに必要です。
  • 再生可能システムが十分に生成されていないときにグリッドから描かれた電気を測定します（たとえば、太陽の場合は夜間）。
  • また、システムによって生成された過剰な電力を測定し、グリッドに供給されます。
  • 消費者は、消費された電力と発生した電力の「純」の違いに対して請求されます。
• 再生可能システムのパフォーマンスの監視： メーターは、住宅所有者や企業がソーラーパネルまたは風力タービンの出力を追跡するのに役立ち、システムが最適に機能するようにします。
• グリッドの統合と安定性： ユーティリティの場合、再生可能な浸透が高い地域のスマートメーターは、電気の双方向の流れを管理し、グリッドのバランスをとり、より多くの断続的なエネルギー源がオンラインになるにつれて安定性を確保するために重要です。

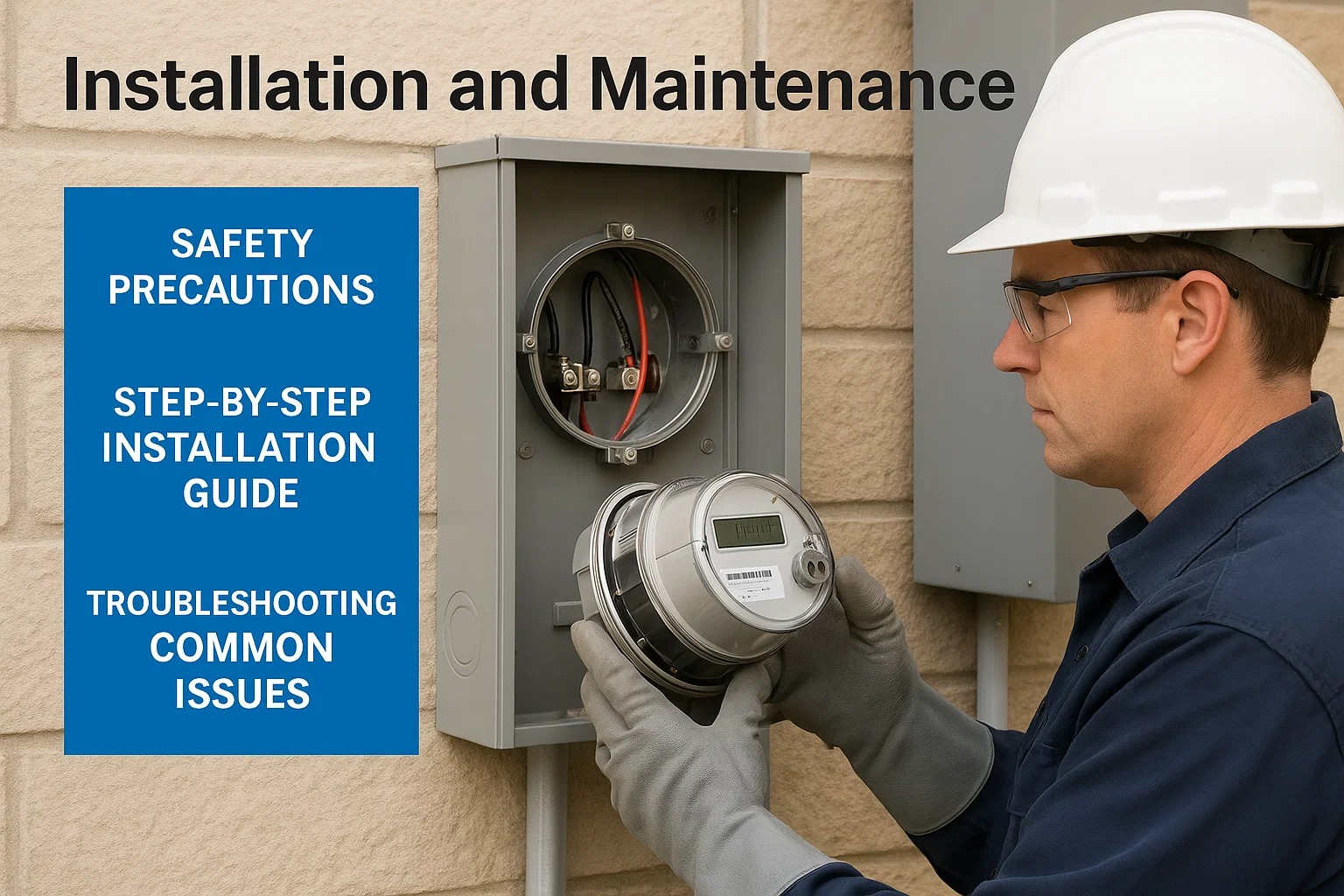

vii。インストールとメンテナンス

適切な設置と定期的なメンテナンスは、エネルギーメーターの正確な動作、寿命、および安全性を確保するために重要です。特定の手順はメーターの種類とローカル規制によって異なる場合がありますが、一般的なガイドラインを理解することが不可欠です。

7.1安全上の注意

特に建物への入場地点で、電気を操作するには、重大なリスクがあります。 安全性は常に最優先事項でなければなりません エネルギーメーターの設置、メンテナンス、またはトラブルシューティング中。

• 回路をエネルギー化する： 作業を開始する前に、メーターへの主要な電源が常に完全に遮断されてロックアウトされていることを確認してください。電力がオフになっていると仮定しないでください。電圧テスターで確認します。
• 資格のある人員のみ： メーターのインストールと重要なメンテナンスは、 認可された電気技師または認定技術者 。彼らは、安全に作業を実行するために必要なトレーニング、ツール、および電気コードの理解を持っています。
• 個人用保護具（PPE）： 電気ショックやその他の危険から保護するために、断熱グローブ、安全メガネ、非導電性靴など、常に適切なPPEを着用してください。
• ローカルコードに従ってください： すべての国内および地方の電気コード、規制、および公益事業固有の要件を厳守します。これらのガイドラインは、安全性と適切な機能を確保するために実施されています。
• 損傷を確認してください： メーターまたは配線の一部に触れる前に、損傷、腐食、または露出したワイヤの兆候を視覚的に検査します。見つかった場合は、先に進み、ユーティリティ会社または資格のある専門家にすぐに通知しないでください。
• 適切なツール： 電気工事用に設計された断熱ツールのみを使用してください。

7.2ステップバイステップインストールガイド

これは一般的なガイドですが、 メーカーの特定の指示とローカル電気コードを常に参照してください 正確なインストール手順。

1. 準備：
   • 電源がオフになってロックアウトされていることを確認してください。
   • 必要なすべてのツール（ドライバー、ワイヤーストリッパー、電圧テスター、マルチメーターなど）と、アプリケーションに正しいメータータイプを収集します。
   • 屋外では、メーター取り付け面が安全で天候が保護されていることを確認してください。
2. メーターソケット/ベースの取り付け：
   • コード要件とメーカーの指示に従って、メーターソケットまたはベースを壁またはパネルにしっかりと取り付けます。これには通常、ネジまたはボルトで固定することが含まれます。
3. 着信電力の配線：
   • 着信ユーティリティサービスワイヤ（ライン側）をメーターソケットの指定された端子に慎重に接続します。該当する場合は、正しい位相回転を確認してください。
   • すべての接続を再確認して、ゆるい接触とアークを防ぐために、タイトさを締めます。
4. 発信負荷の配線：
   • 消費者の電気パネル（負荷側）につながるワイヤーをメーターソケットの適切な端子に接続します。
   • 繰り返しますが、安全で正しい接続を確保します。
5. 接地：
   • メーターベースと関連する電気システムが電気コードに従って適切に接地されていることを確認してください。これは安全に不可欠です。
6. メーターのインストール：
   • ソケットへのすべての配線が完了してチェックされたら、エネルギーメーターをメーターソケットに慎重に挿入します。端子顎にしっかりと正しく座ることを確認します。
   • スマートメーターの場合、これには初期のパワーアップとユーティリティのネットワークとのコミュニケーションの確立が含まれる場合があります。
7. 最終チェックとシーリング：
   • すべての接続の最終的な目視検査を実行し、ツールや破片が残されていないことを確認します。
   • 安全に確認されると、ユーティリティ会社または認定担当者は通常、メーターとそのベースにタンパーシールを適用します。
8. 再びエネルギー：
   • すべてのチェックが完全で検証された後にのみ、主な電源を安全に再活性化できます。
   • メーターの電源を確認し、消費の登録を開始します。

7.3一般的な問題のトラブルシューティング

適切なインストールがあっても、メーターは問題に遭遇する可能性があります。一般的な問題と一般的なトラブルシューティングアプローチを見てください（高度な問題については、常に専門家に連絡してください）。

viii。エネルギーメーターの標準と規制

広大な電気グリッド全体の正確性、安全性、相互運用性を確保するために、エネルギーメーターは厳格な国内および国際的な基準と規制の対象となります。これらのガイドラインは、パフォーマンスと品質のためにベンチマークを設定することにより、消費者とユーティリティプロバイダーの両方を保護します。

8.1 ANSI標準

アメリカ国立標準研究所（ANSI） 主に北米内でエネルギーメーターの基準を確立する上で極めて重要な役割を果たします。 ANSIの標準は、電力計量機器の電気、機械、性能の要件を定義します。

• 集中： ANSI標準は、ワット時間メートルの設計、建設、テスト、およびパフォーマンスに重点を置いています。電気機械および電子メーター、特定のコンポーネントなど、さまざまなメータータイプをカバーしています。
• 重要な基準：
  • ANSI C12.1： これは間違いなく、電力メーターの最も基本的なANSI標準であり、「電気メーターのコード」をカバーしています。単相およびポリフェースメーターの両方の精度、試験方法、および一般的なメーター要件について、許容可能な制限を定義します。
  • ANSI C12.10： メーターソケットやエンクロージャーなどの物理的な側面を指定します。
  • ANSI C12.18、C12.19、C12.21、C12.22： これらの標準は、メーターの読み取りおよび高度な計量インフラストラクチャ（AMI）の通信プロトコルとデータ形式に対処しています。たとえば、ANSI C12.22は、さまざまなネットワークでスマートメーターがユーティリティシステムと通信する方法を定義するために重要です。
• 目的： ANSI規格の順守により、さまざまな企業が製造したメーターが北米の電気グリッド内で確実に一貫して運用できるようになり、正確な請求と安全な運用が提供されます。

8.2 IEC標準

国際電気技術委員会（IEC） すべての電気、電子、および関連技術の国際標準を開発および公開しています。エネルギーメーターのIEC基準は、特にヨーロッパ、アジア、および世界の他の多くの地域で、世界中で広く採用されています。

• 集中： IEC標準は、設計やテストから環境条件や通信インターフェイスまでの側面をカバーする電力計量機器の包括的なフレームワークを提供します。多くの場合、スマートメーターで見つかった機能を含む高度な機能に焦点を当てています。
• 重要な基準：
  • IEC 62052シリーズ： 電力計量機器（AC）の一般的な要件、テスト、およびテスト条件をカバーしています。このシリーズは、メーターが所有しなければならない基本的な特性の概要を示しています。
  • IEC 62053シリーズ： アクティブエネルギーの静的（電子）メートルの特定の要件を指定します（例：クラス1および2静的メートルのIEC 62053-21、クラス0.2Sおよび0.5S静的ACアクティブエネルギーメーターのIEC 62053-22）。これらの標準は、精度クラスと測定方法を定義します。
  • IEC 62056シリーズ： これは重要な一連の基準です メーターの読み取り、関税、負荷制御のデータ交換 。さまざまなメーカーのメーターと読み取りシステム間の相互運用性を可能にする一般的な通信プロトコル（DLMS/COSEMなど）を定義します。これは、スマートメーターの展開に不可欠です。
• 目的： IECの基準は、世界中のメーターメーカーとユーティリティに共通言語と一連の要件を提供し、イノベーションを促進し、多様なエネルギー市場全体の互換性を確保することにより、国際貿易を促進します。

8.3現地の規制と要件

国際的および国内基準を超えて、 現地の規制と公益事業固有の要件 多くの場合、エネルギーメーターの追加基準を決定します。これらは、国、地域、または個々のユーティリティ会社によって大きく異なる場合があります。

• 国家認証： 多くの国には、請求の目的で法的に使用されるために、特定の認定またはメーターの承認を必要とする独自の国家計測機関または規制機関があります。たとえば、ヨーロッパでは、メーターはしばしば法的に販売できるように測定器具指令（MID）に準拠する必要があります。
• ユーティリティ仕様： 個々のユーティリティ会社は、調達するメーターの独自の詳細な仕様を持っている場合があります。これらには次のものが含まれます。
  • 彼らがサポートする特定の通信技術（例：優先セルラープロバイダー、無線頻度）。
  • 特定のセキュリティ機能または暗号化プロトコル。
  • 既存のインフラストラクチャに適合するための物理的寸法または取り付け要件。
  • 需要対応プログラムまたは再生可能エネルギー統合に必要な特別な機能。
• インストールコード： 地元の電気コードでは、安全を確保するために配線方法、接地要件、エンクロージャー基準など、メーターの設置方法を指定します。
• プライバシーおよびデータ保護法： スマートメーターが粒状データを収集することで、ローカル規制はしばしばこのデータの収集、保存、および使用方法を支配し、消費者のプライバシーが保護されるようにします。例には、ヨーロッパのGDPRまたは米国の特定の州法が含まれます。

メーカー、ユーティリティ、およびインストーラーが、既存のエネルギーインフラストラクチャとメーターが正確で、安全で、法的に準拠し、互換性があることを保証するために、適用されるすべての標準および規制を完全に認識し、準拠することが重要です。

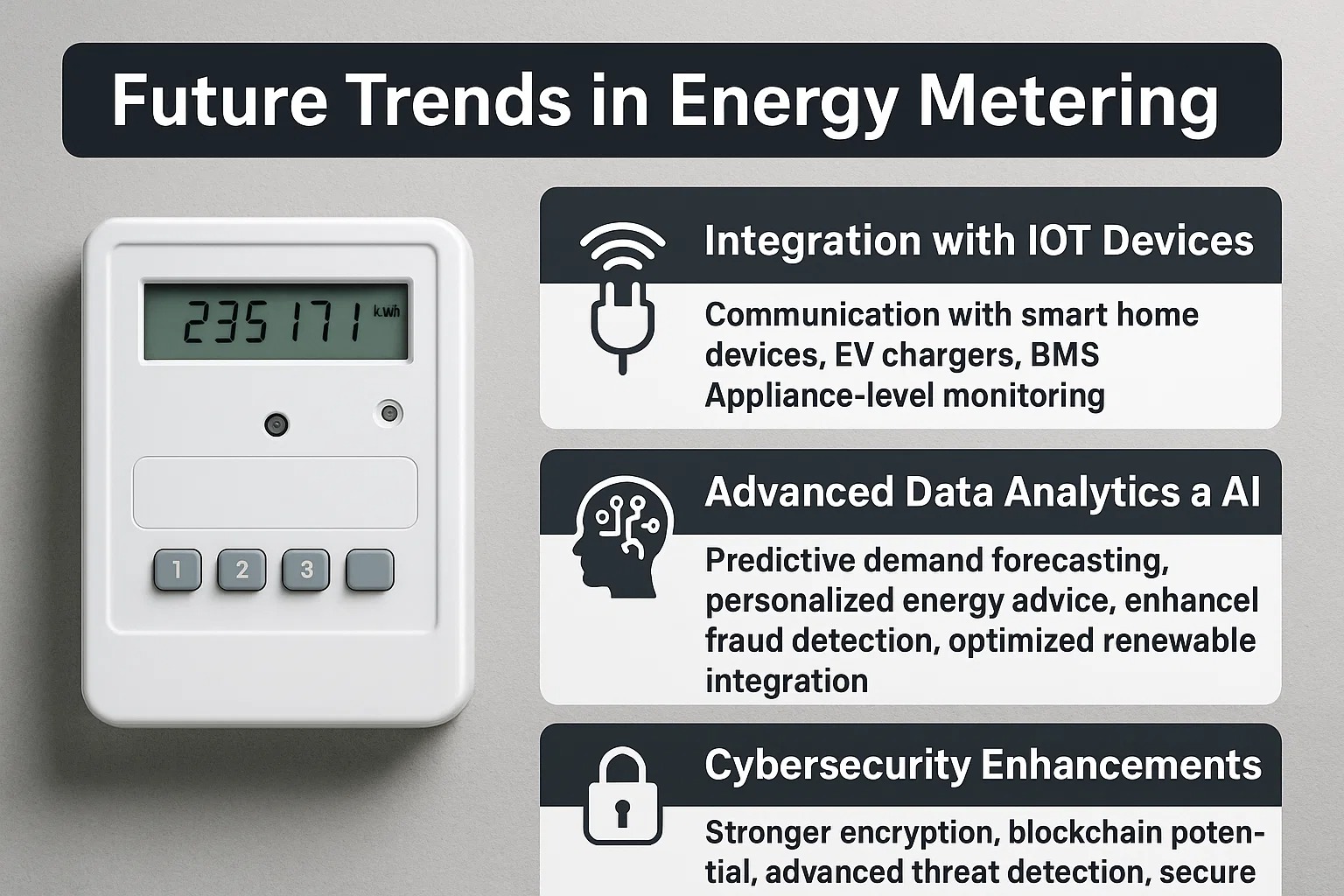

ix。エネルギー計量の将来の傾向

エネルギー計量の風景は、技術の進歩、エネルギー効率の向上、およびスマートグリッドの複雑さの増加に至るまで、継続的に進化しています。エネルギーメーターの未来は、さらに洗練された機能とデジタルライブへのより深い統合を約束します。

9.1 IoTデバイスとの統合

モノのインターネット（IoT） 日常のオブジェクトをインターネットに接続して、急速に拡大しています。エネルギーメーターは、このエコシステム内の中央のハブになる準備ができており、前例のないレベルの監視と制御が可能になります。

• 強化されたホームエネルギー管理： スマートメーターは、スマートサーモスタット、スマートアプライアンス（食器洗い機、洗濯機）、電気自動車（EV）充電器など、自宅の他のIoTデバイスとシームレスに通信するようになります。これにより、エネルギー消費の自動最適化が可能になります。たとえば、スマートメーターは、電気価格が最も低いときにEVに充電するようにEVを指示したり、ソーラー生成がピークになっているときに食器洗い機を実行するように指示できます。
• リアルタイムアプライアンスレベルの監視： 将来のメーター、または統合されたホームエネルギー監視システムは、総家計消費だけでなく、個別のプラグインモニターを必要とせずに個々の電化製品のエネルギー使用量に関する洞察を提供できます。この粒度は、消費者がエネルギー「吸血鬼」と非効率的なデバイスを特定するのに役立ちます。
• 積極的なメンテナンスと障害検出： 電気荷重とパターンを継続的に監視することにより、IoT対応メーターは、家電製品が大きな問題になる前に、アプライアンスの障害を予測したり、配線の問題を特定したり、住宅所有者と関連するサービスプロバイダーの両方に警告する可能性があります。
• 建築管理システム（BMS）との統合： 商業および産業の環境では、スマートメーターはBMSプラットフォームとの統合を深め、エネルギーコスト、需要、および占有率に基づいてHVAC、照明、および産業プロセスを自動的に最適化するために使用できるリアルタイムエネルギーデータを提供します。

9.2高度なデータ分析とAI

スマートメーターによって生成される膨大な量のデータ（多くの場合「ビッグデータ」と呼ばれます）は、 高度なデータ分析と人工知能（AI） 。これらのテクノロジーは、ユーティリティがグリッドをどのように管理するか、消費者がエネルギーの使用とどのように相互作用するかを変えます。

• グリッド管理の予測分析： AIアルゴリズムは、歴史的およびリアルタイムメーターデータ、気象予測、およびその他の変数を分析して、エネルギー需要を顕著な精度で予測できます。これにより、ユーティリティは発電を最適化し、停電を防ぎ、グリッドリソースをより効率的に管理できます。
• パーソナライズされたエネルギーアドバイス： AIは、個々の消費パターンを処理し、エネルギーを節約する方法について消費者に調整された推奨事項を提供し、独自の習慣とアプライアンスの使用に基づいて特定のアクションを提案できます。
• 詐欺検出： AIおよび機械学習モデルは、エネルギー盗難を示し、検出率の改善、ユーティリティの損失の削減を示す可能性のある異常な消費パターンを特定することで、ますます洗練されています。
• 最適化された再生可能エネルギー統合： AIは、生成を予測し、グリッド操作を最適化して需要と供給のバランスをとり、グリッドを断続的な電力に対してより弾力性のあるものにすることにより、再生可能エネルギー源（太陽光や風など）の変動出力を管理するのに役立ちます。
• 自動需要応答： AIは、よりインテリジェントで自動化された需要対応プログラムを可能にすることができます。グリッドは、ピーク時に参加住宅や企業のエネルギー消費を微妙に調整し、グリッドの安定性を最大化しながら混乱を最小限に抑えることができます。

9.3サイバーセキュリティの強化

エネルギーメーターがよりつながり、知的になるにつれて、の重要性 サイバーセキュリティ エスカレートします。エネルギーデータの完全性とプライバシー、ならびにグリッドの安定性を保護することが最重要です。

• 堅牢な暗号化と認証： 将来のメーターでは、データ送信用のより強力な暗号化プロトコルと、より洗練された多要素認証方法を備えており、不正アクセスまたはデータ侵害を防ぐためのより洗練されたマルチファクター認証方法を備えています。
• ブロックチェーンテクノロジー： エネルギー部門内の安全なデータ管理とトランザクションにブロックチェーンを使用することに関心が高まっています。これにより、メーターの測定値とピアツーピアエネルギー取引の透明性と不変性が向上します。
• 脅威の検出とインシデント対応： 高度なセキュリティシステムは、メーターと統合され、サイバーの脅威を継続的に監視し、異常を検出し、潜在的な攻撃に対する迅速な対応を可能にし、消費者データと重要なインフラストラクチャの両方を保護します。
• 安全なファームウェアの更新： Smart Meters用の航空（OTA）のファームウェアアップデートには、より厳格な検証と暗号化署名が組み込まれ、合法的な無意味なソフトウェアのみをインストールできるようにします。
• プライバシーを向上させるテクノロジー： より詳細なデータが収集されると、将来のメーターと関連するシステムには、必要に応じてデータを匿名化または集約するための高度なプライバシーを提供する手法が組み込まれ、個々の消費者のプライバシーを保護しながら、貴重な分析を可能にします。

トレンドエリア	重要な開発	エネルギー計量への影響
IoT統合	スマートホームデバイス、EV充電器、BMSとの通信。アプライアンスレベルの監視。	メーターは、自動化された家庭/建物のエネルギー管理とより深い洞察のための中央のハブになります。
高度なデータ分析とAI	予測需要予測、パーソナライズされたエネルギーアドバイス、詐欺検出の強化、最適化された再生可能統合。	よりスマートなグリッド操作、より効率的なエネルギー使用、およびカスタマイズされた消費者体験。
サイバーセキュリティの強化	より強力な暗号化、ブロックチェーンの可能性、高度な脅威の検出、安全なファームウェアの更新、プライバシー強化技術。	データとグリッドインフラストラクチャの保護の増加、接続されたエネルギーシステムへの信頼の構築。

エネルギーメーターの進化は、よりつながりがあり、インテリジェントで効率的なエネルギーの未来へのシフトを反映しています。これらの傾向は、メーターが請求デバイスだけでなく、電力の消費方法、生成、管理の形成に積極的な参加者である軌跡を強調しています。

結論

謙虚な機械的な始まりから今日の洗練されたスマートデバイスまで、エネルギーメーターの世界を旅することは、現代社会における不可欠な役割を強調しています。彼らは単なる請求手段以上のものです。それらは、私たちの惑星の最も重要なリソースを管理するための重要なツールです。

キーポイントの要約

私たちは基本的なタイプのエネルギーメーターを探りました：伝統 電気機械誘導計 回転するディスクを使用すると、より正確で堅牢です 電子エネルギーメーター デジタルディスプレイと変換 スマートメーター 、双方向通信とリアルタイムのデータ機能を誇っています。

電圧と電流の測定の基本原則から、エネルギー消費の標準単位であるKilowatt-Hours（kWh）の計算まで、これらのメーターがどのように機能するかを掘り下げました。スマートメーターの出現は、 リアルタイムの監視、リモートリーディング、スマートグリッドとのシームレスな統合 、前例のないレベルの洞察と制御を提供します。

適切なメーターを選択するには、次のような重要な機能を考慮します 精度、ユーザーインターフェイス、通信プロトコル、データストレージ、堅牢なセキュリティ機能、および国際およびローカル標準のコンプライアンス ANSIやIECなど。最後に、私たちは、住宅、商業、および産業部門のメーターの多様なアプリケーションを調べました。 再生可能エネルギーのサブメーターとネットメーター 。今後、未来はさらに深く約束します IoTデバイスとの統合、高度なAI駆動型分析、およびサイバーセキュリティ測定の強化 、すべてがよりインテリジェントで持続可能なエネルギーエコシステムに貢献しています。

適切なエネルギーメーターを選択することの重要性

適切なエネルギーメーターを選択することは、単なる技術的な決定ではありません。それは重要な意味を持つ戦略的なものです コスト効率、運用効果、環境への影響 。住宅所有者にとって、それはエネルギー法案をコントロールし、情報に基づいた選択をすることを意味します。企業や業界では、最適化されたプロセス、運用コストの削減、およびリソース割り当ての向上につながります。ユーティリティの場合、グリッドの安定性を保証し、廃棄物を減らし、新しいテクノロジーと再生可能なソースのシームレスな統合を可能にします。適切なメーターは、エネルギー消費を理解し、管理し、最終的に削減することに基づいています。

エネルギー効率に関する最終的な考え

気候変動と持続可能な慣行の必要性によって定義された時代において、 エネルギー効率 これまでになく批判的ではありませんでした。エネルギーメーター、特にスマートメーターは、この追求において強力なイネーブラーです。詳細なデータを提供し、より大きな認識を促進することにより、彼らは個人や組織がエネルギー移行の積極的な参加者になることを可能にします。彼らは、エネルギーが消費されている場所を強調し、保全を促進し、よりスマートなエネルギーの選択を促進します。

最終的に、謙虚なエネルギーメーターは、パワーとの進化する関係の象徴として、受動的な消費から積極的な管理に移動します。現代のエネルギーメーターの能力を受け入れることは、誰にとっても、より持続可能で、回復力があり、エネルギー志向の未来に向けた基本的なステップです。
