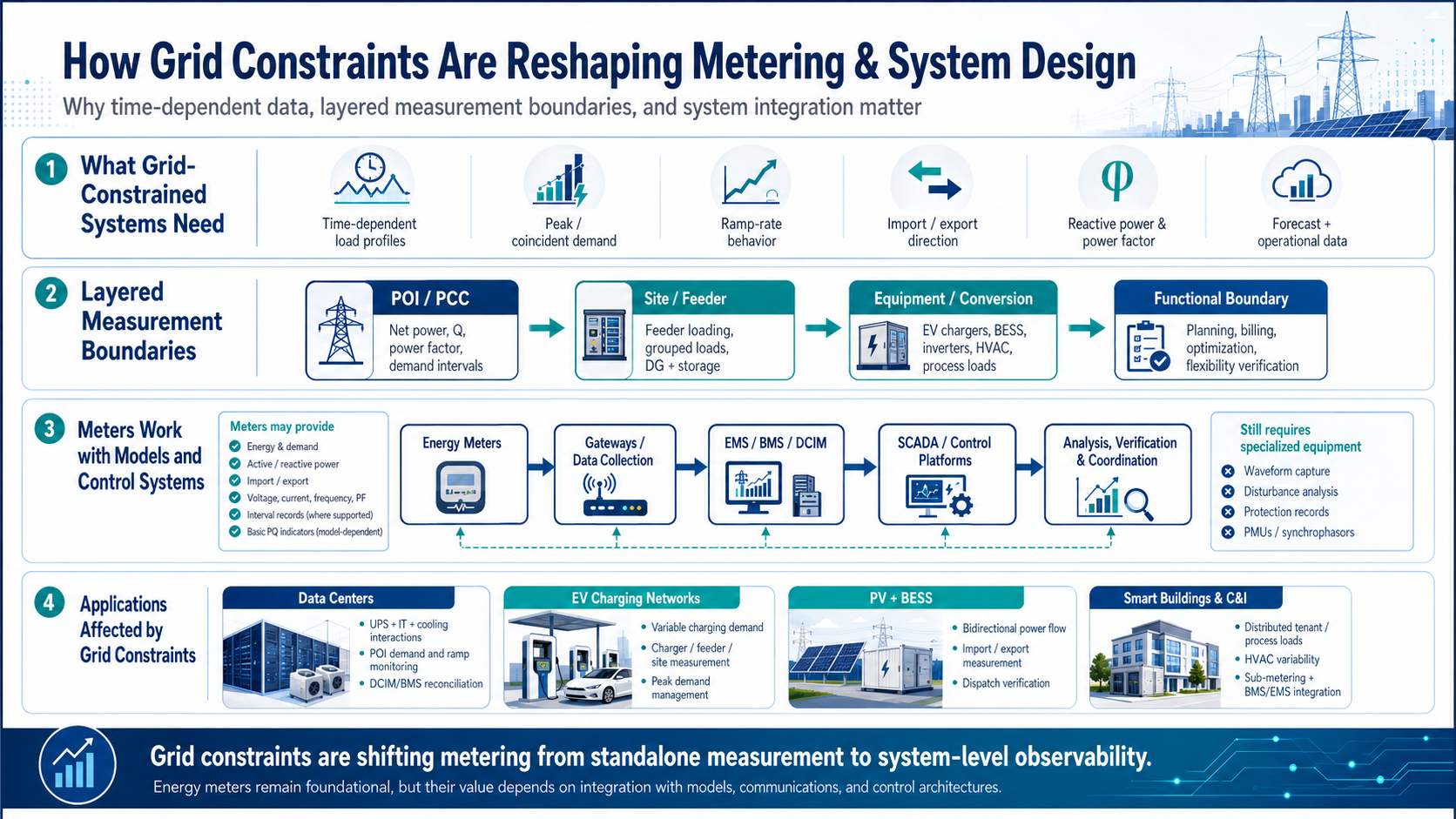

1. グリッド制約がシステムレベルの計画問題になっている理由

データセンターとEV充電ネットワークの成長は、分散型エネルギーリソースの広範な展開と相まって、負荷の可視化、予測、運用の柔軟性に対する新たな要件を生み出しています。

2026 年 6 月 18 日、FERC は管轄下の地域送電事業者 6 社に目的に応じたショーコース命令を発行しました。関連する手続きでは、関連する送電所有者に対し、既存の料金規定を正当化するか、規制改革案を支持することも要求している。 大負荷統合 .

これらの手続きでは、料金の明確性、検討プロセス、コスト配分、共同設置型の発電と負荷の取り決め、企業、非企業、およびその他の柔軟な送電サービスのオプションが取り上げられています。データセンターやその他の大規模な負荷に対する単一の全国規模の測定仕様は確立されていません。

これは、より広範な変化を反映しています。送電網計画では、総エネルギー消費量だけでなく、さまざまなシステム条件下で、電力需要がどこで、いつ、どのように動作するかについても考慮する必要があります。

2. 総エネルギー データから時間依存の負荷表現まで

電力システムは常に需要、ピーク負荷、運用上の制約を考慮してきました。変化しているのは、計画と運用に必要な時間的および空間的詳細のレベルです。

従来の請求および施設レベルの監視慣行では、累積エネルギーと比較的安定した需要の仮定が強調されることがよくありました。

現代のグリッドに制約のあるアプリケーションでは、次のものがますます必要になります。

• 時間依存の負荷プロファイル
• ピーク時および同時需要の分析
• ランプレート特性
• 輸出入の方向性
• 無効電力と力率の動作
• 場所固有の測定境界
• 予測、試運転、運用データ
• 測定データとエンジニアリングモデルの調整

送電網事業者とシステム計画者は、消費される電力量だけでなく、時間の経過とともにネットワーク全体で需要がどのように変化するかも評価する必要があります。

3. メーターデータをモデルおよび制御システムデータと組み合わせる必要がある理由

エネルギーメーターは依然として基礎的な測定ソースですが、現代の電力システムはメーターデータのみに依存することはできません。

システムレベルの可視性は通常、以下を組み合わせます。

• 施設側に面したPOI測定
• 分散サブ測光
• エンジニアリングおよび動的システム モデル
• EMS、BMS、DCIM、その他の管理または制御プラットフォーム
• SCADA と運用テレメトリ
• 電力品質およびイベント記録デバイス
• コミッショニングと検証のデータセット

通信対応の多機能メーターは、分散型測定インフラストラクチャの一部として機能します。

モデルと構成に応じて、メーターは以下を提供する場合があります。

• エネルギーと需要の値
• 有効電力と無効電力
• インポート/エクスポートレジスタ
• 間隔レコード (サポートされている場合)
• 電圧、電流、周波数、力率
• 基本的な電力品質インジケーター (モデルに依存)
• ゲートウェイまたは制御プラットフォームの通信出力

ただし、詳細な波形キャプチャ、外乱解析、保護記録、および同期フェーザ データには通常、専用の機器が必要です。

メーター データは、EMS、BMS、アグリゲーター、または制御プラットフォームへの入力として機能し、負荷シフトまたは需要応答戦略の分析、検証、調整をサポートできます。メーター自体は制御動作を決定しません。

4. 測定境界はアプリケーション間でさらに階層化されている

最新のエネルギー システムでは、ユースケースに応じて複数の層の測定境界が必要です。

4.1 公共施設に面した境界線 (POI / PCC)

グリッド インターフェイスでは、関連する測定値には次のものが含まれる場合があります。

• 正味有効電力
• 無効電力
• 電圧と周波数の動作
• 力率
• インポート/エクスポートの方向
• ランプレート特性
• デマンド間隔

この層は、グリッド計画、混雑解析、相互接続調査をサポートします。

4.2 サイトおよびフィーダレベルの境界

フィーダーとサイトレベルの可視性は、システムの集約とローカルバランシングをサポートします。

• フィーダの積載条件
• 複数の負荷にわたる同時需要
• 分散型発電出力
• ストレージの充放電
• 負荷のグループ化とセグメンテーション

4.3 機器と変換の境界

システムによっては、特定の機器の周囲の測定が必要になる場合があります。

• EV充電器
• バッテリーエネルギー貯蔵システム (BESS)
• インバーターとパワーエレクトロニクス
• HVAC およびモーター駆動負荷
• 産業機器
• テナントまたはプロセスレベルの負荷

4.4 機能の境界 (運用、請求、柔軟性)

測定の境界はアプリケーションの意図によって異なります。

• ユーティリティ計画と相互接続の調査
• 社内エネルギー管理
• 請求とコスト配分
• 効率の最適化
• デマンドレスポンス検証
• 柔軟性の評価と決済

したがって、境界は単一ではなく層状になります。

5. 間隔データと時間調整がますます重要になる理由

ピーク需要、ランプレート、または運用の柔軟性を伴うアプリケーションでは、時間分解能が総エネルギーと同じくらい重要になることがあります。

システム ライフサイクルのさまざまな段階では、さまざまなレベルのデータ粒度が必要です。

• 計画: 予測プロファイルと負荷の仮定
• 試運転: 完成時のパフォーマンスの検証
• 操作: 必要に応じて、間隔またはほぼリアルタイムの監視を行います。

重要な時間的要素は次のとおりです。

• デマンド間隔 defined by utilities or study processes
• メーターとゲートウェイからのポーリング間隔
• システム間でのタイムスタンプの同期
• データの集計とレポートのロジック

一貫した時間調整がないと、負荷動作のシステムレベルの分析の信頼性が低くなります。

6. 柔軟性: 技術的能力から条件付きのシステム価値まで

送電網の制約により、選択された市場や契約の枠組みにおける柔軟性の運用上の重要性が高まっています。

柔軟性とは、負荷、ストレージ システム、または分散リソースが、定義された技術的および運用上の制限内で電力プロファイルを変更できる能力を指します。

使用可能な柔軟性機能には、以下が必要となる場合があります。

• 測定可能な利用可能容量
• 制御可能な負荷またはストレージ リソース
• 定義された運用上の制約
• 通信および制御インターフェース
• 応答時間と所要時間の要件
• ベースラインの方法論
• 回復またはリバウンド行動
• 測定と検証の手順
• 該当する場合、契約上の適格性または市場適格性
• 該当する場合の決済ルール

測定は必要ですが、それだけでは十分ではありません。

適用されるプログラムや契約では、市場構造や規制設計に応じて、柔軟性が運用上の価値を持ち、場合によっては商業的な価値を持つ場合があります。

7. グリッド制約がシステム設計要件をどのように変えるか

システム設計は現在、電気アーキテクチャとデータ アーキテクチャの両方の要件に対処する必要があります。

主な設計寸法は次のとおりです。

• 分散型計測アーキテクチャ
• 通信トポロジー（フィールド、ゲートウェイ、クラウド）
• EMS、BMS、DCIM、その他の管理または制御プラットフォーム
• エッジデータの処理と集約
• データの保持とトレーサビリティ
• サイバーセキュリティとアクセス制御
• 電力品質とイベント監視の統合
• モデルの検証とキャリブレーションのワークフロー
• PQおよび外乱に特化した測定装置

したがって、システム設計では、電気トポロジー、保護、安全性、信頼性、データの可観測性を組み合わせて考慮する必要があります。

8. グリッド制約がさまざまなアプリケーションに与える影響

8.1 データセンター

• 高密度かつ連続的な負荷プロファイル
• UPS、IT、冷却サブシステムの相互作用
• POI需要とランプレートの監視、必要な場合の制御機能
• バックアップの生成とストレージの統合
• DCIM、BMS、および公共事業データの調整

8.2 EV充電ネットワーク

• 非常に変動し、相関性のある充電需要
• 充電器、フィーダ、およびサイトレベルの測定
• AC/DC 境界に関する考慮事項
• セッションベースのエネルギー追跡
• ピーク需要と混雑管理
• 充電コントローラーおよびEMSプラットフォームとの統合

8.3 太陽光発電およびバッテリーエネルギー貯蔵システム

• 双方向電力の流れ
• インバーターとバッテリーシステムの境界
• インポート/エクスポートの測定要件
• サイトレベルでの正味負荷の計算
• 派遣の検証とパフォーマンスの追跡

8.4 スマートビルディングとC&I施設

• 分散テナントまたはプロセスの負荷
• HVAC およびモーター駆動システム
• 占有率による変動
• 割り当てと最適化のためのサブメータリング
• BMS/EMS統合による効率制御

9. グリッドに制約のあるアプリケーション全体のメータリングとデータ要件

これらのアプリケーション全体で、測定に関する重要な考慮事項は次のとおりです。

• 計画、運用、請求、柔軟性の検証などのデータの使用目的
• POI、フィーダ、サイト、または機器レベルでの電気境界の定義
• ACまたはDCシステムアーキテクチャ
• 直接接続、CT 操作、シャントベース、または互換性のあるセンサーベースの測定
• デマンドとインターバルの計算方法
• RS485 や Modbus などの通信インターフェイスとプロトコル
• 上位システムとのデータ同期
• 輸出入の追跡
• イベントと電力品質の要件
• データの保持と検証の要件

エネルギー メーターは基礎的な電気データ層を提供しますが、以下のものに代わるものではありません。

• 電力品質アナライザー
• 保護リレーとそのイベントまたは障害の記録
• 妨害記録装置
• PMU (フェーザー測定ユニット)
• SCADAシステム
• エンジニアリングおよび動的システム モデル

10. メーターメーカーにとってこれは何を意味するか

メーターメーカーは、ハードウェアの性能だけでなく、統合能力も評価されるようになってきています。

主な期待には次のものが含まれます。

• サポートされる測定構成と意図された測定境界の明確な文書化
• 一貫したレジスタマッピングと技術文書
• 通信インターフェースの互換性
• サンプルテストと統合検証のサポート
• ゲートウェイまたはコントローラーの統合サポート

メーターは依然として測定デバイスですが、スタンドアロン ツールではなく、より大規模なシステム アーキテクチャの一部となることが増えています。

11. YTL がグリッド制約のあるアプリケーションをサポートする方法

Zhejiang Yongtailong Electronic Co., Ltd. (YTL) は、AC エネルギー計測製品と厳選された製品を提供しています。 EV充電用DCメーター製品 , 太陽光発電とエネルギー貯蔵 , データセンター 、モデルとプロジェクトのアーキテクチャに応じて、アプリケーションの構築と C&I 監視を行います。

YTL は以下をサポートできます。

• 初期のメーターモデルの選択
• 電圧、電流、CT 範囲の確認
• 直接接続、CT 操作、シャントベース、または互換性のあるセンサーベースの測定 evaluation
• 通信インターフェースの確認
• レジスタマップのレビュー
• サンプルテストと統合検証のサポート
• メーターとゲートウェイまたはコントローラーの統合のレビュー
• お客様が提案した測定点と境界についての最初の技術的な議論

製品の機能は、モデル、ハードウェア、ファームウェア、センシング方法、通信インターフェイス、プロジェクト構成によって異なります。

YTL メーターは、測定層とデータ取得層をサポートします。システムレベルの調査、制御設計、動的モデリング、SCADA の実装、系統相互接続の承認、および柔軟性プログラムの認定は、引き続き関連する設計者、コンサルタント、システム インテグレーター、電力会社、およびプロジェクトの利害関係者の責任となります。

12. 結論

系統制約により、エネルギー システムの測定、モデル化、運用の方法が変わりつつあります。

最新のシステムは、エネルギー消費だけに焦点を当てるのではなく、負荷の動作、時間的変動、電気的境界、およびシステムレベルの相互作用を考慮する必要があります。

エネルギー メーターは依然としてこのエコシステムの基礎的なコンポーネントですが、その価値はモデル、通信システム、制御アーキテクチャとどのように統合されるかにますます依存します。

参考文献

1. 連邦エネルギー規制委員会、「FERC は大規模負荷統合を加速するための積極的な対象を絞った行動を開始」、2026 年 6 月 18 日。
2. 連邦エネルギー規制委員会、「ファクトシート | FERC は効率性、信頼性、そして大胆なエネルギーの未来に向けてアメリカの送電網を強化するための行動を起こす」、2026 年 6 月 18 日。
3. North American Electric Reliability Corporation、「信頼性ガイドライン: 新たな大負荷のリスク軽減」、2026 年 4 月。
