産業、商業、さらには家庭用電力シナリオでは、CTエネルギーメーターが、高精度の測定、大規模な電流測定、インテリジェントな監視、長期の安定性により、エネルギー管理のコアツールになりました。ただし、インストールプロセスの標準化と細部への注意は、機器の性能を最大化できるかどうかを直接決定します。

この記事では、CTエネルギーメーターを効率的にインストールおよびデバッグする方法を教えるための7つの重要な手順に焦点を当て、隠された危険を避け、エネルギー効率を向上させ、技術的な利点を実際の価値にどのように変換できるかを深く分析します。

ステップ1：適切な表現型を選択します - 環境適応は効率的な動作の基盤です

CTエネルギーメーターは通常、吊り下げとレールマウントの2つの方法で設置されています

ハンギングタイプ：広々とした配布キャビネットや独立した壁の設置に適しており、優れた熱散逸性能と簡単なメンテナンスの利点があります。これは、工場や変電所などの産業シナリオで一般的に使用されています。

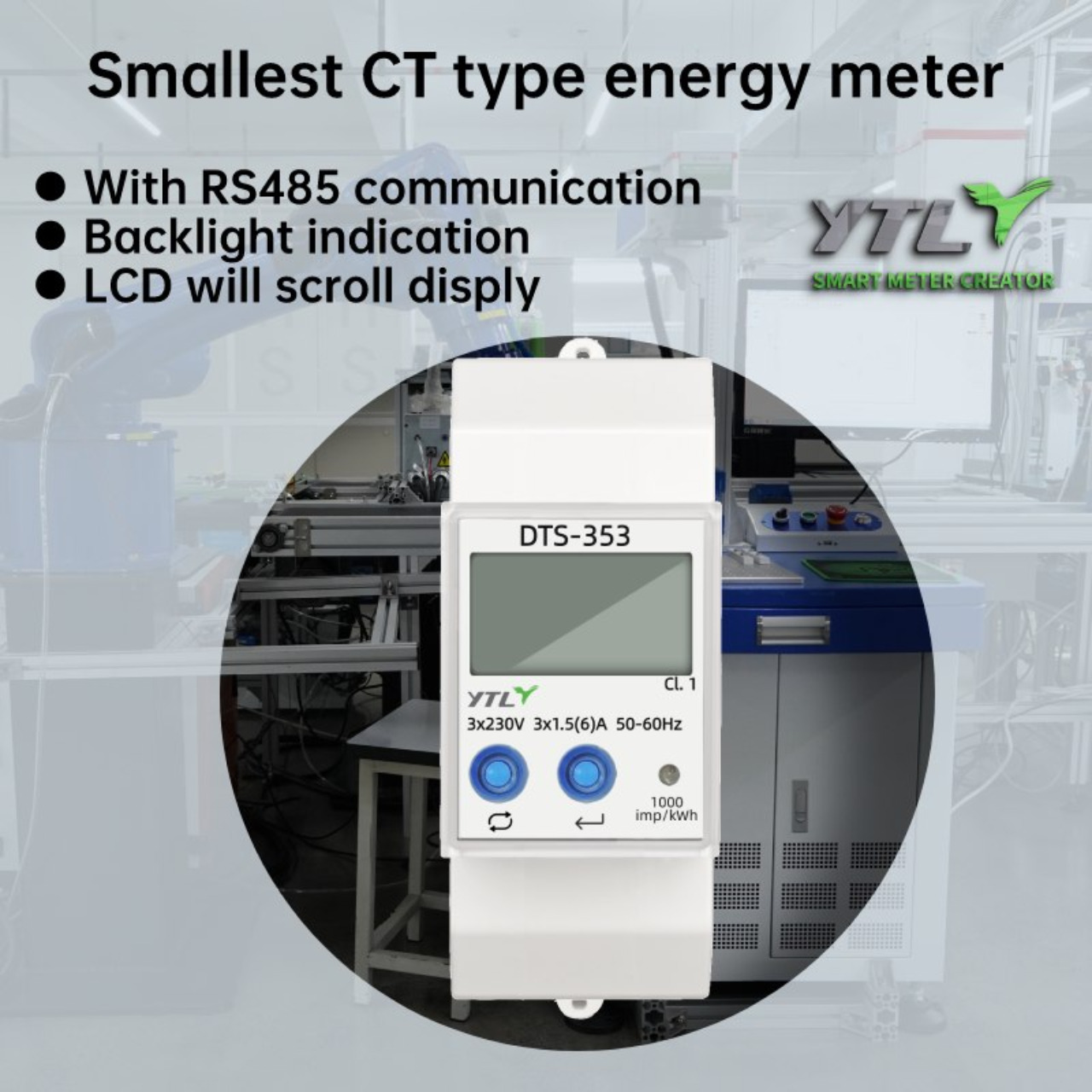

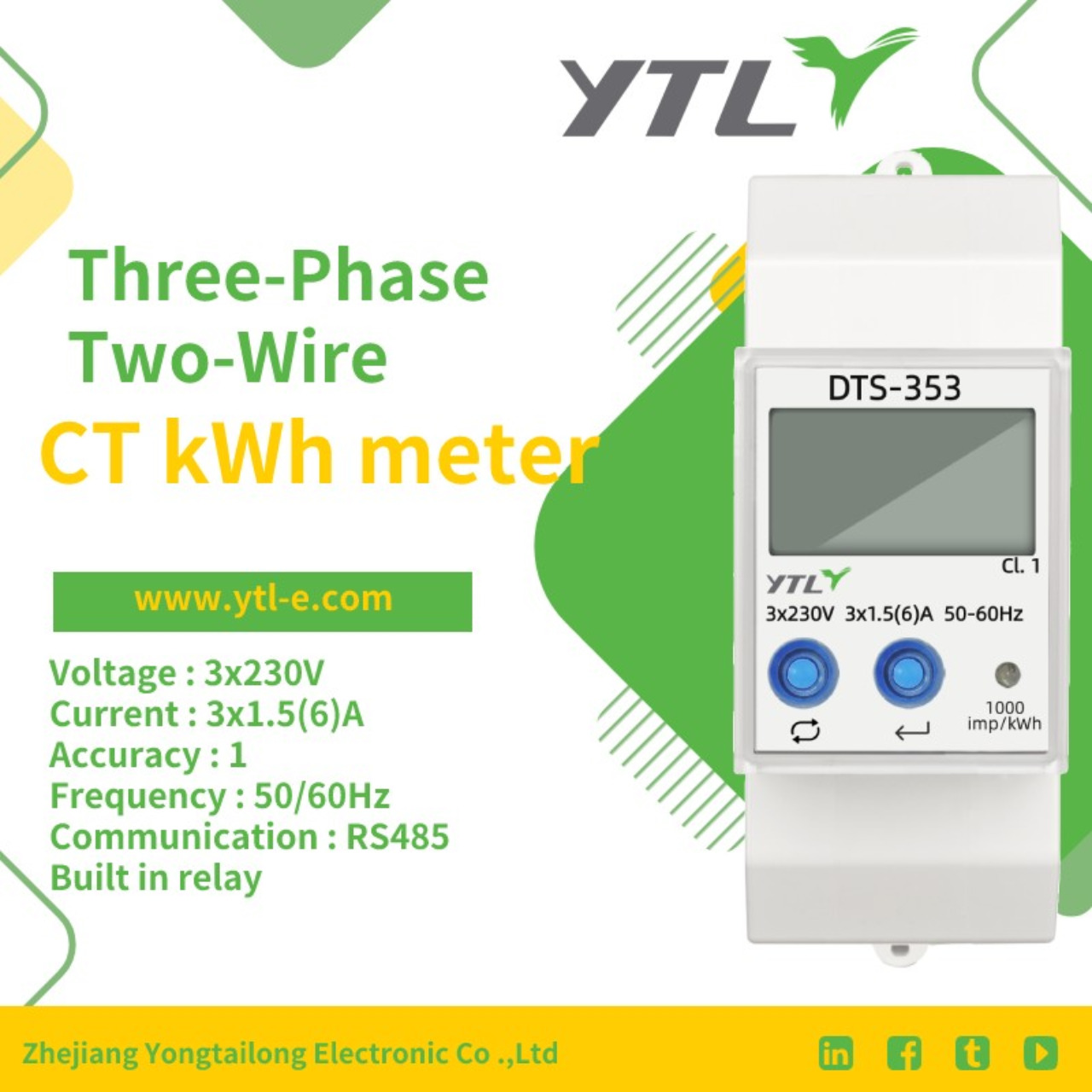

レールの種類：サイズがコンパクトで、標準の35mmレールに直接埋め込まれ、スペースが限られているスマート電気ボックスまたは家庭用流通キャビネットに適しているため、設置効率が50％以上増加します。

ステップ2：現在の変圧器を正確に一致させる - 0.5％未満のエラー率のキー

現在の変圧器（CTS）の選択は、測定精度に直接影響し、2つの原則に従う必要があります。

範囲マッチング：サイト上の負荷電流に基づいて、CT仕様を選択します。たとえば、実際のピーク電流が500Aの場合、過負荷による測定の歪みを避けるために、600：5Aトランスを使用することをお勧めします。

精度レベル：0.5以上の精度のあるCTを選択する必要があります。エネルギーメーターの誤差を伴う調整制御を確保し、システム全体の精度が1.0レベルの標準に達します。

なぜ0.5レベルCTを強調するのですか？

エネルギーメーター自体の精度が高い場合でも、低精度トランスが使用されている場合、システム全体のエラーが2％を超えている可能性があり、毎月の平均電力法案で大きなエラーが発生します。 CTエネルギーメーターと一致する高精度CTスキームは、正確な測定を保証します。

ステップ3：比率設定 - データを作成するコア操作「真実を話す」

CTをインストールした後、Energy MeterパラメーターインターフェイスにCT変換比（120の変換比に対応する600：5aなど）を入力する必要があります。操作ポイント：

ネームプレート情報を確認します。変換比は、手動入力エラーを避けるために、CTボディラベルと一致する必要があります。

CTメーターには、変換比を設定するためのパスワード保護があります。パスワードが正しく入力された場合にのみ、不正な担当者が間違いを犯さないように変換比を設定できます。

ステップ4：配線仕様 - 位相対応により、システムの信頼性が決定されます

ワイヤーエラーは、軽度の場合の測定偏差に、重度の場合の短絡リスクを測定することができます！厳密に従わなければなりません：

電圧と電流相は1対1に対応します。A相の電圧線はA相のCTに接続され、BおよびC相は位相の不整合を回避するために同じです。

端子圧力を締めます：トルクドライバーを使用して、端子圧力が標準（通常0.5〜0.8n・m）を満たしていることを確認し、CT開回路を引き起こすのを防ぎます。

CTエネルギーメーター安全設計：

カラーコードガイダンス：配線端子は黄色、緑、赤の色を使用して、ABCの3つのフェーズを区別し、誤った接続のリスクを軽減します。

ステップ5：通信構成 - インテリジェント管理の「最後のマイル」を接続する

RS485通信をサポートするCTエネルギーメーターでは、次の構成を完了する必要があります。

配線仕様：RS485は、ホストと一致するA/Bラインシーケンスを使用して、シールドされたツイストペアを採用し、120Ω端子抵抗器がバスの両端に設置されています。

プロトコルマッチング：Modbus RTUやDL/T645などの通信プロトコルを設定して、アッパーコンピューターシステムとのシームレスな統合を確保します。

モノのインターネットにおけるCTエネルギーメーターの利点：

クラウドデータの同期：エネルギー管理プラットフォームに接続した後、電力負荷や力率などの重要な指標をリアルタイムで表示できます。

リモートメーターの読み取り：毎日/毎月/毎年の電力消費レポートを自動的に生成し、手動読み取りコストの90％を節約します。

ステップ6：安全承認 - 隠された危険を排除するための究極の防衛ライン

電源を入れる前に、3つのチェックを実行する必要があります。

断熱テスト：500V Megohmmeterを使用して、回路の絶縁抵抗を測定し、値が10mΩより大きいことを確認します。

接地の検証：PE保護の接地ワイヤ抵抗≤4Ω、雷ストライクや漏れのリスクを防ぎます。

位相検証：位相検出器を使用して、電圧がCT極性と一致しているかどうかを確認します。

ステップ7：デバッグのパワー - システムの完全な機能操作を確認します

電源を入れた後、プロセスに従って確認してください。

基本機能：画面に電圧、電流、電源、その他のデータが正常に表示されるかどうか。

通信テスト：リアルタイムデータは、通信の安定性を確認するために、上部コンピューターまたはモバイルアプリを介して読み取られます。

測定の観察：CTメーターのパルスインジケータライトが正常に点滅しているかどうかを確認します。

CTエネルギーメーターは、電気料金の監査人であるだけでなく、企業がコストを削減して効率を高めるための「スマートブレーン」でもあります。インストールの段階から、高精度、メンテナンスフリー、および強力な通信CTエネルギーメーターを選択して、電気システムに長期的な価値を注入してください！
